لوله مانیسمان چیست؟ ۱۰ نکته مهم درباره انواع و کاربرد و قیمت

لوله مانیسمان یک لوله فولادی بدون درز است که به دلیل ساختار یکپارچه و قابلیت تحمل فشار و دمای بالا در صنایع نفت و گاز و پتروشیمی و نیروگاهی و پایپینگ مورد استفاده قرار می‌گیرد. در انتخاب این محصول فقط قطر لوله اهمیت ندارد و عواملی مانند ضخامت جداره و رده و استاندارد و جنس فولاد و شرایط سرویس نیز باید بررسی شوند. در پروژه‌های صنعتی و EPC هماهنگی میان طراحی و تأمین و اجرا اهمیت زیادی دارد و فضای سوم می‌تواند در کنار تأمین متریال از آهن ۲۴ بخشی از این مسیر را پوشش دهد.

لوله‌های بدون درز در سیستم‌هایی استفاده می‌شوند که یکپارچگی جداره و عملکرد مطمئن در شرایط کاری اهمیت دارد. استاندارد ASTM A106 برای لوله‌های فولاد کربنی بدون درز مورد استفاده در سرویس دمای بالا تعریف شده و این محصولات برای عملیات‌هایی مانند جوشکاری و خمکاری و فلنج‌کاری نیز در محدوده الزامات استاندارد مناسب هستند.

در این مقاله مشخصات فنی و انواع و روش تولید و استاندارد و رده و سایز و وزن و کاربرد و نحوه انتخاب و عوامل مؤثر بر قیمت این محصول بررسی می‌شود تا هنگام خرید دید دقیق‌تری نسبت به مشخصات آن داشته باشید.

فهرست مطالب

1. لوله مانیسمان چیست؟
2. لوله بدون درز چیست و چه تفاوتی با لوله درزدار دارد؟
3. چرا از لوله مانیسمان در صنایع استفاده می‌شود؟
4. انواع لوله مانیسمان
5. گریدهای متداول لوله مانیسمان
6. رده لوله مانیسمان چیست؟
7. لوله مانیسمان رده ۲۰
8. لوله مانیسمان رده ۴۰
9. لوله مانیسمان رده ۸۰
10. لوله مانیسمان رده ۱۶۰
11. لوله مانیسمان چگونه تولید می‌شود؟
12. نورد گرم در تولید لوله بدون درز
13. فرآیند سوراخ‌کاری و شکل‌دهی
14. استاندارد لوله مانیسمان چیست؟
15. سایز و ابعاد لوله مانیسمان
16. وزن لوله مانیسمان چگونه محاسبه می‌شود؟
17. کاربردهای لوله مانیسمان
18. لوله مانیسمان در پایپینگ
19. لوله مانیسمان در نفت و گاز
20. لوله مانیسمان در پتروشیمی
21. لوله مانیسمان در نیروگاه‌ها
22. لوله مانیسمان در سیستم آتش‌نشانی
23. مزایا و محدودیت‌های لوله مانیسمان
24. چگونه لوله مانیسمان استاندارد را تشخیص دهیم؟
25. نکات مهم هنگام خرید لوله مانیسمان
26. قیمت لوله مانیسمان به چه عواملی بستگی دارد؟
27. لوله مانیسمان در پروژه‌های EPC
28. آهن ۲۴ و فضای سوم و دپارتمان اتصالات آهن ۲۴
29. پرسش‌های متداول درباره لوله مانیسمان
30. نکات کلیدی برای انتخاب لوله مانیسمان

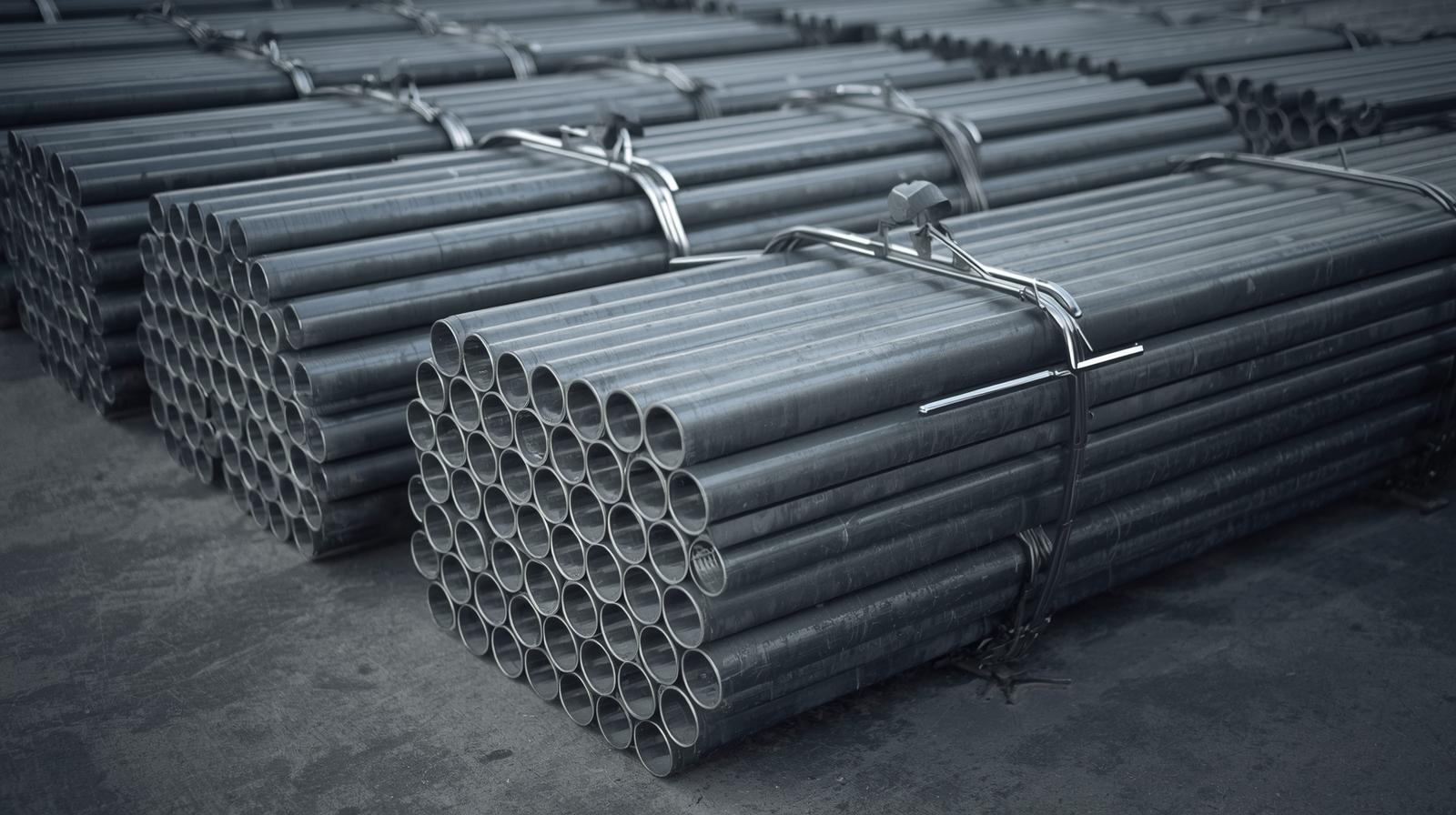

لوله مانیسمان چیست؟

لوله مانیسمان نوعی لوله فولادی بدون درز است که برخلاف لوله‌های درزدار فاقد خط جوش طولی در بدنه خود است. ساختار بدون درز باعث می‌شود این محصول برای برخی سرویس‌های تحت فشار و دمای بالا گزینه مناسبی باشد.

در بازار ایران اصطلاح مانیسمان معمولاً برای اشاره به لوله‌های فولادی بدون درز استفاده می‌شود. این نام از فرآیند تولید لوله بدون درز گرفته شده و امروزه در بازار تجهیزات پایپینگ کاربرد بسیار گسترده‌ای دارد.

نکته مهم این است که بدون درز بودن به تنهایی مشخص‌کننده مناسب بودن لوله برای یک پروژه نیست. نوع فولاد و استاندارد و ضخامت و رده و شرایط سرویس باید همزمان بررسی شوند.

ساختار لوله مانیسمان

این محصول از یک بدنه فولادی یکپارچه تشکیل شده است. سطح داخلی و خارجی لوله باید متناسب با الزامات تولید و استاندارد دارای کیفیت مناسب باشد.

ضخامت جداره یکی از مهم‌ترین مشخصات فنی آن است. افزایش ضخامت می‌تواند ظرفیت تحمل فشار را در شرایط مشخص افزایش دهد اما همزمان وزن و هزینه و محدودیت‌های اجرایی را نیز بیشتر می‌کند.

لوله بدون درز چیست و چه تفاوتی با لوله درزدار دارد؟

لوله بدون درز یا Seamless Pipe محصولی است که در بدنه آن خط جوش طولی وجود ندارد. در مقابل لوله درزدار از ورق یا نوار فولادی تولید می‌شود و لبه‌های آن پس از شکل‌دهی به یکدیگر جوش داده می‌شوند.

انتخاب میان این دو نوع باید بر اساس طراحی و استاندارد پروژه انجام شود. لوله بدون درز الزاماً برای همه کاربردها بهترین انتخاب نیست و در بسیاری از خطوط می‌توان از لوله درزدار مطابق استاندارد استفاده کرد.

چرا از لوله مانیسمان در صنایع استفاده می‌شود؟

مهم‌ترین دلیل استفاده از این محصول در بسیاری از پروژه‌های صنعتی قابلیت تولید آن برای سرویس‌های تحت فشار و دمای بالا و نبود خط جوش طولی است.

در خطوطی که سیال با فشار یا دمای بالا انتقال داده می‌شود انتخاب صحیح لوله اهمیت زیادی دارد. مشخصات لوله باید با فشار طراحی و دمای طراحی و جنس سیال و شرایط خوردگی و روش اتصال هماهنگ باشد.

استاندارد ASTM A106 نیز مشخصاً لوله‌های فولاد کربنی بدون درز برای سرویس دمای بالا را پوشش می‌دهد و آزمون‌هایی مانند کشش و خمش و تخت‌کردن و هیدرواستاتیک و آزمون الکتریکی غیرمخرب را در الزامات خود مطرح می‌کند.

انواع لوله مانیسمان

این محصولات را می‌توان بر اساس جنس فولاد و استاندارد و رده و کاربرد دسته‌بندی کرد. در بازار معمولاً لوله‌های کربن استیل و آلیاژی و استنلس استیل بر اساس نیاز پروژه انتخاب می‌شوند.

لوله مانیسمان کربن استیل

لوله‌های فولاد کربنی از پرکاربردترین انواع هستند و در خطوط فرایندی و انتقال سیالات و تجهیزات صنعتی استفاده می‌شوند. ASTM A106 یکی از مشخصات شناخته شده برای لوله فولاد کربنی بدون درز در سرویس دمای بالا است.

لوله مانیسمان آلیاژی

در شرایطی که مقاومت در برابر دمای بالا یا خوردگی یا شرایط مکانیکی خاص مورد نیاز باشد از فولادهای آلیاژی استفاده می‌شود. انتخاب گرید باید مطابق مشخصات فنی پروژه انجام شود.

لوله مانیسمان استنلس استیل

در محیط‌هایی که مقاومت به خوردگی اهمیت زیادی دارد استفاده از فولاد زنگ‌نزن می‌تواند مناسب باشد. این گروه از محصولات استانداردها و گریدهای متفاوتی نسبت به فولاد کربنی دارند.

گریدهای متداول لوله مانیسمان

گرید فولاد مشخص‌کننده ترکیب شیمیایی و بخشی از خواص مکانیکی محصول است. در انتخاب گرید باید دمای سرویس و فشار و محیط و الزامات خوردگی و جوشکاری بررسی شود.

ASTM A106

ASTM A106 برای لوله‌های فولاد کربنی بدون درز مناسب سرویس دمای بالا تعریف شده است. این مشخصات می‌تواند برای لوله‌هایی در بازه سایزی NPS یک هشتم تا NPS 48 مورد استفاده قرار گیرد و ضخامت اسمی آنها با ابعاد استاندارد ASME B36.10M مرتبط است.

ASTM A53

ASTM A53 نیز یکی از مشخصات شناخته شده لوله‌های فولادی است و بسته به نوع محصول می‌تواند شامل لوله بدون درز یا درزدار باشد. بنابراین هنگام سفارش نباید صرفاً عبارت A53 را کافی دانست و نوع و گرید و روش تولید باید مشخص شود.

استانداردهای دیگر

برای سرویس‌های مختلف استانداردهای متعددی وجود دارد. در پروژه‌های صنعتی انتخاب استاندارد باید مطابق Line Class و مشخصات فنی پروژه و دیتاشیت انجام شود.

رده لوله مانیسمان چیست؟

Schedule یا رده لوله روشی برای مشخص کردن ضخامت جداره در ابعاد مشخص است. عباراتی مانند Schedule 20 و Schedule 40 و Schedule 80 و Schedule 160 در بازار برای بیان ضخامت‌های مختلف استفاده می‌شوند.

نکته مهم این است که رده به تنهایی قطر لوله را مشخص نمی‌کند. قطر اسمی یا NPS و رده باید در کنار یکدیگر خوانده شوند.

استاندارد ASME B36.10 برای استانداردسازی ابعاد لوله‌های فولادی درزدار و بدون درز استفاده می‌شود و ابعاد استاندارد این محصولات را برای شرایط مختلف مشخص می‌کند.

لوله مانیسمان رده ۲۰

رده ۲۰ یکی از ضخامت‌های سبک‌تر در برخی سایزها است. استفاده از آن باید مطابق فشار طراحی و الزامات پروژه انجام شود و نباید صرفاً به دلیل وزن کمتر انتخاب شود.

لوله مانیسمان رده ۴۰

رده ۴۰ یکی از پرکاربردترین رده‌های لوله فولادی در بسیاری از کاربردهای صنعتی است. کاربرد واقعی آن به سایز و استاندارد و گرید و شرایط سرویس وابسته است.

لوله مانیسمان رده ۸۰

رده ۸۰ دارای ضخامت بیشتری نسبت به رده ۴۰ در بسیاری از سایزها است و در شرایطی که طراحی به جداره ضخیم‌تر نیاز دارد مورد استفاده قرار می‌گیرد.

لوله مانیسمان رده ۱۶۰

رده ۱۶۰ در گروه ضخامت‌های بالا قرار می‌گیرد و برای شرایطی استفاده می‌شود که طراحی به جداره ضخیم‌تر نیاز داشته باشد. افزایش ضخامت باعث افزایش وزن و هزینه و همچنین کاهش قطر داخلی می‌شود.

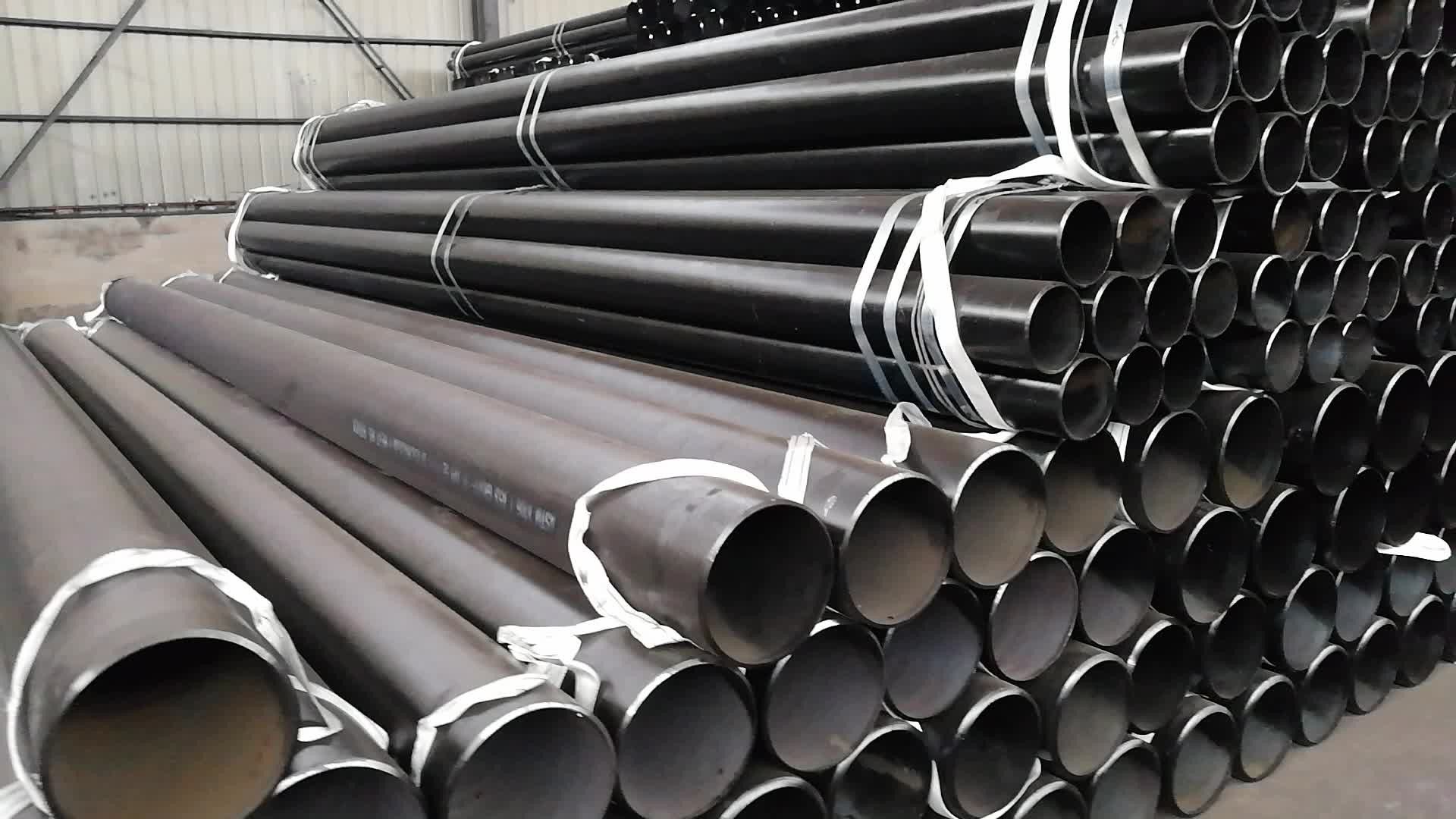

لوله مانیسمان

لوله مانیسمان چگونه تولید می‌شود؟

تولید لوله بدون درز معمولاً با استفاده از شمش یا بیلت فولادی انجام می‌شود. ماده اولیه در دمای مناسب قرار می‌گیرد و سپس عملیات سوراخ‌کاری و شکل‌دهی و کاهش قطر و تنظیم ضخامت انجام می‌شود.

نورد گرم در تولید لوله بدون درز

در فرآیند نورد گرم ماده اولیه پس از گرم شدن وارد تجهیزات شکل‌دهی می‌شود. هدف اصلی تبدیل ماده اولیه به مقطعی توخالی با ابعاد و ضخامت مورد نیاز است.

فرآیند سوراخ‌کاری و شکل‌دهی

یکی از مراحل مهم تولید لوله بدون درز ایجاد حفره در مرکز ماده اولیه است. سپس با ادامه عملیات نورد و کاهش ابعاد لوله به مشخصات نهایی نزدیک می‌شود.

کنترل ابعاد

قطر خارجی و ضخامت جداره و طول و کیفیت سطح در مراحل مختلف کنترل می‌شوند. تلرانس‌های مجاز نیز باید مطابق استاندارد مربوطه باشند.

آزمون‌های کنترل کیفیت

نوع آزمون به استاندارد و سفارش بستگی دارد. در مشخصات ASTM A106 آزمون‌هایی مانند کشش و خمش و تخت‌کردن و هیدرواستاتیک و آزمون الکتریکی غیرمخرب مطرح شده‌اند.

استاندارد لوله مانیسمان چیست؟

استاندارد لوله مشخص می‌کند که محصول از نظر ابعاد و جنس و خواص مکانیکی و روش‌های آزمون و الزامات تولید چه شرایطی باید داشته باشد.

ASME B36.10

ASME B36.10 استاندارد ابعادی مهمی برای لوله‌های فولادی درزدار و بدون درز است. این استاندارد ابعاد استاندارد لوله را برای شرایط مختلف مشخص می‌کند.

ASTM A106

ASTM A106 مشخصات لوله فولاد کربنی بدون درز برای سرویس دمای بالا را پوشش می‌دهد. نسخه فعال فعلی این استاندارد A106/A106M-26 است.

اهمیت تطبیق استاندارد

در خرید پروژه‌ای باید استاندارد محصول با مشخصات فنی و Line Class و نقشه‌ها و دیتاشیت‌های پروژه تطبیق داده شود. استفاده از محصولی که فقط از نظر ظاهری مشابه است اما استاندارد متفاوتی دارد می‌تواند باعث ایجاد مشکل در مرحله کنترل کیفیت یا نصب شود.

سایز و ابعاد لوله مانیسمان

سایز لوله معمولاً با NPS یا DN بیان می‌شود. قطر خارجی واقعی لوله الزاماً برابر با عدد اسمی نیست و باید از جدول ابعادی استاندارد استخراج شود.

قطر اسمی

قطر اسمی برای شناسایی سایز لوله استفاده می‌شود. در استانداردهای صنعتی NPS و DN روش‌های متداول بیان اندازه هستند.

قطر خارجی

قطر خارجی یکی از ابعاد واقعی لوله است و برای طراحی فیتینگ و فلنج و ساپورت اهمیت دارد.

ضخامت جداره

ضخامت جداره با رده لوله ارتباط دارد و روی وزن و قطر داخلی و ظرفیت تحمل فشار تأثیر می‌گذارد.

طول لوله

طول شاخه نیز در زمان خرید باید مشخص شود. طول مورد نیاز می‌تواند روی تعداد شاخه و میزان پرت و هزینه حمل اثر بگذارد.

وزن لوله مانیسمان چگونه محاسبه می‌شود؟

وزن لوله به قطر خارجی و ضخامت جداره و طول و چگالی فولاد وابسته است. افزایش ضخامت معمولاً باعث افزایش وزن واحد طول می‌شود.

در سفارش‌های تناژی بهتر است وزن واقعی محصول با جدول وزن استاندارد مقایسه شود. اختلاف میان وزن اسمی و وزن واقعی نیز باید در چارچوب تلرانس‌های استاندارد بررسی شود.

عوامل مؤثر بر وزن

• قطر خارجی
• ضخامت جداره
• طول شاخه
• چگالی فولاد
• تلرانس تولید

کاربردهای لوله مانیسمان

کاربرد این محصول به دلیل ساختار بدون درز و قابلیت تولید در گریدها و ضخامت‌های مختلف بسیار گسترده است.

لوله مانیسمان در پایپینگ

در پایپینگ از لوله بدون درز برای انتقال سیالات در خطوط فرایندی و خدماتی استفاده می‌شود. انتخاب محصول باید بر اساس فشار و دما و نوع سیال و خوردگی و استاندارد Line Class انجام شود.

در خطوطی که سیال با دمای بالا یا فشار بالا منتقل می‌شود، بررسی دقیق ضخامت و متریال اهمیت بیشتری دارد.

لوله مانیسمان در نفت و گاز

صنایع نفت و گاز از مصرف‌کنندگان مهم لوله‌های فولادی هستند. خطوط فرایندی و تجهیزات و سیستم‌های انتقال سیال به لوله‌هایی با مشخصات فنی دقیق نیاز دارند.

لوله مانیسمان در پتروشیمی

در پتروشیمی شرایط سرویس می‌تواند شامل فشار و دمای بالا و سیالات خورنده باشد. بنابراین انتخاب متریال باید بر اساس مشخصات سیال و شرایط طراحی انجام شود.

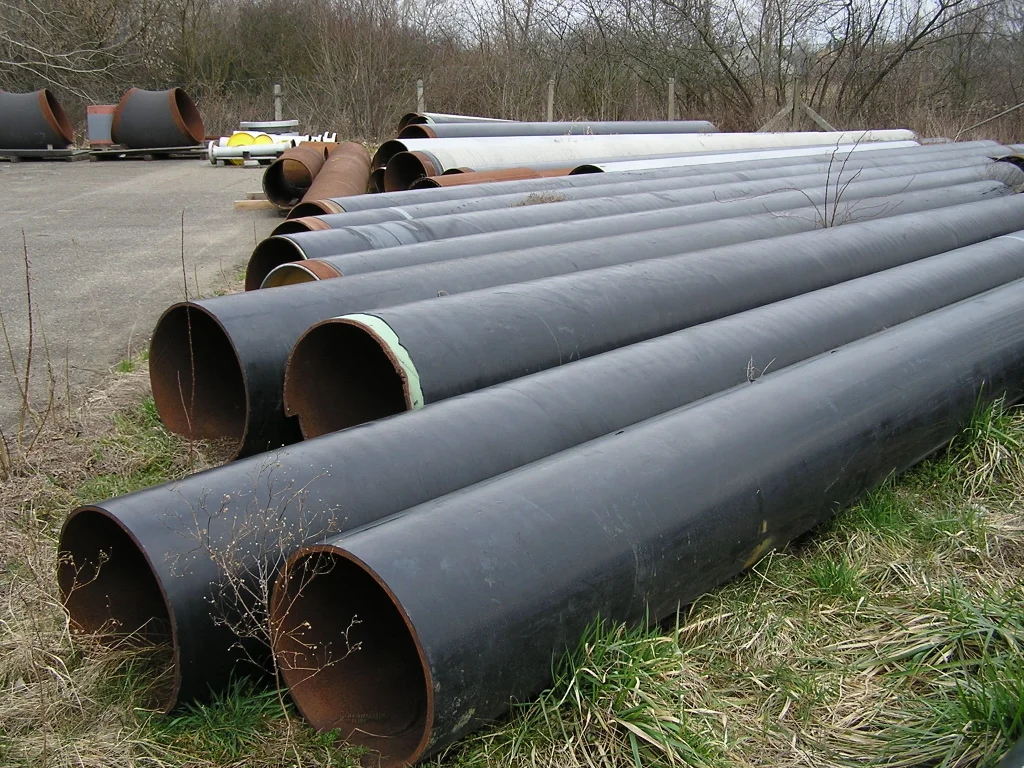

لوله مانیسمان

لوله مانیسمان در نیروگاه‌ها

در نیروگاه‌ها خطوط بخار و آب و برخی سیستم‌های فرایندی می‌توانند به لوله‌های بدون درز نیاز داشته باشند. استاندارد و گرید مناسب باید مطابق طراحی پروژه انتخاب شود.

لوله مانیسمان در سیستم آتش‌نشانی

در برخی پروژه‌های صنعتی و تأسیسات خاص از لوله فولادی بدون درز در بخش‌هایی از سیستم‌های آتش‌نشانی استفاده می‌شود. انتخاب نوع لوله باید بر اساس استاندارد سیستم و فشار کاری و الزامات طراحی انجام شود.

مزایا و محدودیت‌های لوله مانیسمان

مزایای لوله بدون درز

• نبود خط جوش طولی
• مناسب بودن برای بسیاری از سرویس‌های تحت فشار
• قابلیت استفاده در شرایط دمایی مشخص
• تنوع در سایز و ضخامت
• امکان استفاده در پروژه‌های حساس صنعتی

محدودیت‌ها

• قیمت معمولاً بالاتر از برخی لوله‌های درزدار با مشخصات مشابه است
• وزن بیشتر در ضخامت‌های بالا
• اهمیت زیاد انتخاب صحیح استاندارد
• نیاز به کنترل دقیق مدارک فنی در پروژه‌های صنعتی

چگونه لوله مانیسمان استاندارد را تشخیص دهیم؟

تشخیص کیفیت محصول فقط از روی ظاهر امکان‌پذیر نیست. در خرید صنعتی باید مدارک و مشخصات فنی و ابعاد واقعی محصول بررسی شوند.

بررسی مشخصات روی محصول

در صورت وجود مارکینگ باید مشخصات محصول و گرید و استاندارد با اسناد خرید مطابقت داشته باشد.

بررسی قطر و ضخامت

قطر خارجی و ضخامت جداره باید با مشخصات سفارش مطابقت داشته باشد.

بررسی کیفیت سطح

سطح داخلی و خارجی باید از نظر عیوب غیرمجاز بررسی شود. وجود آسیب شدید یا خوردگی یا تغییر شکل غیرعادی می‌تواند نشانه مشکل در نگهداری یا تولید باشد.

بررسی گواهی کیفیت

برای پروژه‌های صنعتی گواهی متریال یا مدارک کنترل کیفیت اهمیت زیادی دارد. این مدارک باید با استاندارد و سفارش خرید تطبیق داده شوند.

انجام آزمون‌های مورد نیاز

در پروژه‌های حساس ممکن است انجام آزمون‌های تکمیلی طبق مشخصات فنی پروژه لازم باشد. نوع آزمون باید توسط مدارک پروژه تعیین شود.

نکات مهم هنگام خرید لوله مانیسمان

خرید این محصول باید از مشخصات فنی شروع شود نه از قیمت. ابتدا باید نوع سرویس و سایز و رده و استاندارد و گرید مشخص شود.

سایز را دقیق مشخص کنید

بهتر است NPS یا DN و قطر و ضخامت مورد نیاز در سفارش به صورت دقیق مشخص شود.

رده را مشخص کنید

رده باید بر اساس طراحی خط انتخاب شود. انتخاب رده بالاتر بدون دلیل مهندسی می‌تواند باعث افزایش وزن و هزینه شود.

استاندارد را مشخص کنید

استاندارد تولید باید با Line Class و مشخصات فنی پروژه هماهنگ باشد.

گرید فولاد را بررسی کنید

گرید فولاد باید متناسب با دما و فشار و سیال و شرایط محیطی انتخاب شود.

مدارک کیفیت را دریافت کنید

برای پروژه‌های صنعتی دریافت مدارک متریال و کنترل کیفیت اهمیت زیادی دارد.

شرایط تحویل را بررسی کنید

طول شاخه و تعداد شاخه و نحوه بسته‌بندی و زمان تحویل و هزینه حمل باید پیش از نهایی کردن سفارش مشخص شود.

قیمت لوله مانیسمان به چه عواملی بستگی دارد؟

قیمت این محصول تحت تأثیر چند عامل اصلی قرار دارد و نمی‌توان یک قیمت ثابت برای تمام سایزها و رده‌ها در نظر گرفت.

قیمت فولاد

تغییرات قیمت مواد اولیه فولادی می‌تواند مستقیماً روی قیمت محصولات نهایی اثر بگذارد.

سایز و ضخامت

افزایش ضخامت و وزن لوله مقدار فولاد مصرفی را افزایش می‌دهد و در قیمت نهایی اثرگذار است.

استاندارد و گرید

محصولات دارای استانداردها و گریدهای خاص ممکن است هزینه تأمین بیشتری داشته باشند.

برند و کشور سازنده

محل تولید و برند و کیفیت و دسترسی محصول می‌تواند باعث تفاوت قیمت میان محصولات مشابه شود.

نوسانات بازار

نرخ ارز و عرضه و تقاضا و هزینه حمل و شرایط واردات از عوامل مؤثر بر قیمت بازار هستند.

لوله مانیسمان در پروژه‌های EPC

در پروژه‌های EPC لوله یکی از اقلام اصلی بخش پایپینگ محسوب می‌شود و انتخاب آن باید بر اساس مدارک مهندسی و مشخصات فنی انجام شود. فرآیند تأمین نیز باید با برنامه خرید و الزامات کنترل کیفیت پروژه هماهنگ باشد.

مرحله مهندسی

در مرحله مهندسی مشخصات خط شامل سایز و رده و متریال و استاندارد و کلاس لوله تعیین می‌شود. این اطلاعات در مدارکی مانند Piping Material Specification و Line List و نقشه‌های ایزومتریک مورد استفاده قرار می‌گیرند.

مرحله خرید

در مرحله تأمین باید محصولی مطابق مشخصات فنی پروژه تهیه شود. بررسی گواهی متریال و استاندارد و گرید و ابعاد و مقدار سفارش از وظایف مهم کنترل خرید است.

مرحله کنترل کیفیت

پس از ورود کالا به سایت یا انبار باید مشخصات محصول با اسناد خرید تطبیق داده شود. کنترل ابعاد و مارکینگ و مدارک کیفیت و وضعیت ظاهری می‌تواند بخشی از این فرآیند باشد.

مرحله نصب

در مرحله نصب نیز سایز و رده و متریال باید با نقشه و مشخصات خط مطابقت داشته باشند. کیفیت برش و آماده‌سازی انتهای لوله و جوشکاری نیز در عملکرد نهایی خط اهمیت دارد.

آهن ۲۴ و فضای سوم و دپارتمان اتصالات آهن ۲۴

در پروژه‌های صنعتی تأمین لوله بدون درز زمانی نتیجه مطلوب‌تری دارد که نیازهای مهندسی و مشخصات فنی پیش از خرید به صورت دقیق تعیین شده باشند. فضای سوم می‌تواند در پروژه‌های مهندسی و اجرایی و EPC در بخش‌های مرتبط با طراحی و اجرا و مدیریت پروژه مورد توجه قرار گیرد.

برای تأمین محصولات فولادی مورد نیاز پروژه نیز آهن ۲۴ می‌تواند به عنوان یکی از مسیرهای تأمین مورد بررسی قرار گیرد. انتخاب محصول باید بر اساس سایز و رده و استاندارد و گرید و مقدار مورد نیاز پروژه انجام شود.

در کنار لوله و سایر مقاطع فولادی ممکن است پروژه به انواع فلنج و اتصالات جوشی و رزوه‌ای و اقلام مورد نیاز پایپینگ نیز نیاز داشته باشد. در چنین شرایطی دپارتمان اتصالات آهن ۲۴ می‌تواند برای تأمین گروه اتصالات و اقلام مرتبط مورد استفاده قرار گیرد.

در پروژه‌های EPC هماهنگی میان بخش مهندسی و خرید و اجرا اهمیت زیادی دارد. مشخصات لوله باید با اتصالات و فلنج‌ها و شیرآلات و سایر اجزای خط سازگار باشد تا در زمان نصب با مشکل عدم تطابق ابعادی یا متریالی مواجه نشویم.

به همین دلیل هنگام خرید لوله نباید محصول را به صورت مستقل از سایر اقلام پایپینگ بررسی کرد. سایز و استاندارد و رده و متریال لوله باید با کلاس خط و مشخصات اتصالات و فلنج‌های مورد استفاده هماهنگ باشند.

پرسش‌های متداول درباره لوله مانیسمان

۱. لوله مانیسمان چیست؟

لوله مانیسمان یک لوله فولادی بدون درز است که در بدنه آن خط جوش طولی وجود ندارد و در کاربردهای صنعتی و تحت فشار مورد استفاده قرار می‌گیرد.

۲. لوله مانیسمان به انگلیسی چه می‌شود؟

معادل تخصصی آن Seamless Steel Pipe است و در بازار پایپینگ معمولاً عبارت Seamless Pipe نیز استفاده می‌شود.

۳. تفاوت لوله مانیسمان و لوله درزدار چیست؟

لوله مانیسمان بدون خط جوش طولی تولید می‌شود اما لوله درزدار از شکل‌دهی ورق و ایجاد اتصال جوشی در بدنه تولید می‌شود.

۴. لوله مانیسمان رده ۴۰ چیست؟

رده ۴۰ یکی از ضخامت‌های متداول لوله‌های فولادی است و ضخامت دقیق آن به سایز اسمی لوله بستگی دارد.

۵. لوله مانیسمان رده ۸۰ چه کاربردی دارد؟

رده ۸۰ به دلیل ضخامت بیشتر نسبت به رده‌های سبک‌تر در شرایطی استفاده می‌شود که طراحی به جداره ضخیم‌تر نیاز داشته باشد.

۶. بهترین رده لوله مانیسمان کدام است؟

رده بهتر یا مناسب‌تر به فشار و دمای طراحی و نوع سیال و مشخصات خط بستگی دارد و نمی‌توان یک رده را برای تمام پروژه‌ها مناسب دانست.

۷. لوله مانیسمان در پایپینگ چه کاربردی دارد؟

از آن برای انتقال سیالات در خطوط فرایندی و خدماتی و برخی سرویس‌های تحت فشار استفاده می‌شود و انتخاب آن باید مطابق Line Class و شرایط سرویس باشد.

۸. استاندارد لوله مانیسمان چیست؟

استاندارد به کاربرد و جنس و شرایط سرویس بستگی دارد. ASTM A106 یکی از مشخصات مهم برای لوله فولاد کربنی بدون درز سرویس دمای بالا است و ASME B36.10 نیز برای ابعاد لوله‌های فولادی درزدار و بدون درز کاربرد دارد.

۹. وزن لوله مانیسمان چگونه محاسبه می‌شود؟

وزن بر اساس قطر خارجی و ضخامت جداره و طول و چگالی فولاد محاسبه می‌شود و می‌توان از جداول وزن استاندارد برای کنترل مقدار استفاده کرد.

۱۰. آیا لوله مانیسمان برای گاز مناسب است؟

بسته به نوع سیستم و فشار و دما و استاندارد پروژه می‌تواند مناسب باشد. انتخاب باید بر اساس مشخصات مهندسی خط انجام شود.

۱۱. آیا لوله مانیسمان برای بخار استفاده می‌شود؟

در برخی خطوط بخار و سرویس‌های دمای بالا از لوله‌های بدون درز با گرید و استاندارد مناسب استفاده می‌شود. ASTM A106 مشخصاً سرویس دمای بالا را پوشش می‌دهد. :contentReference[oaicite:9]{index=9}

۱۲. قیمت لوله مانیسمان به چه عواملی بستگی دارد؟

سایز و ضخامت و رده و گرید و استاندارد و برند و کشور سازنده و قیمت فولاد و شرایط بازار و هزینه حمل از عوامل مهم هستند.

۱۳. چگونه لوله مانیسمان استاندارد را تشخیص دهیم؟

باید مشخصات فنی و ابعاد و مارکینگ و گواهی کیفیت و استاندارد محصول بررسی و با اسناد خرید تطبیق داده شوند.

۱۴. آیا لوله مانیسمان قابلیت جوشکاری دارد؟

بسته به گرید و استاندارد و روش جوشکاری می‌تواند جوشکاری شود. برای نمونه ASTM A106 لوله‌های مشمول این مشخصات را برای جوشکاری و خمکاری و فلنج‌کاری مناسب می‌داند مشروط بر اینکه روش جوشکاری متناسب با گرید و سرویس استفاده شود. :contentReference[oaicite:10]{index=10}

۱۵. هنگام خرید لوله مانیسمان چه مشخصاتی باید اعلام شود؟

سایز یا NPS و رده یا ضخامت و استاندارد و گرید و طول شاخه و مقدار مورد نیاز و شرایط تحویل و مدارک کیفیت باید مشخص شوند.

نکات کلیدی برای انتخاب لوله مانیسمان

انتخاب صحیح لوله مانیسمان باید از مشخصات فنی پروژه شروع شود. سایز و رده و استاندارد و گرید و شرایط سرویس چهار بخش مهم در انتخاب این محصول هستند و نباید تنها بر اساس قیمت یا ظاهر محصول تصمیم‌گیری کرد.

در پروژه‌های پایپینگ نیز هماهنگی میان لوله و اتصالات و فلنج‌ها و شیرآلات اهمیت زیادی دارد. محصول انتخاب شده باید از نظر ابعادی و متریالی با سایر اجزای خط سازگار باشد.

استاندارد ASME B36.10 برای ابعاد لوله‌های فولادی درزدار و بدون درز مرجع مهمی محسوب می‌شود و ASTM A106 نیز مشخصات لوله فولاد کربنی بدون درز برای سرویس دمای بالا را تعیین می‌کند.

برای تأمین محصولات فولادی می‌توان آهن ۲۴ را بررسی کرد و در پروژه‌های مهندسی و اجرایی فضای سوم می‌تواند در بخش‌های مرتبط با خدمات پروژه مورد توجه قرار گیرد. برای تأمین اتصالات و اقلام مرتبط با پایپینگ نیز دپارتمان اتصالات آهن ۲۴ می‌تواند مسیر تخصصی تأمین این گروه از محصولات باشد.

در نهایت بهترین انتخاب محصولی نیست که صرفاً ضخامت یا قیمت بیشتری داشته باشد. انتخاب مناسب محصولی است که دقیقاً با فشار و دما و سیال و استاندارد و شرایط نصب و الزامات کنترل کیفیت پروژه مطابقت داشته باشد.
