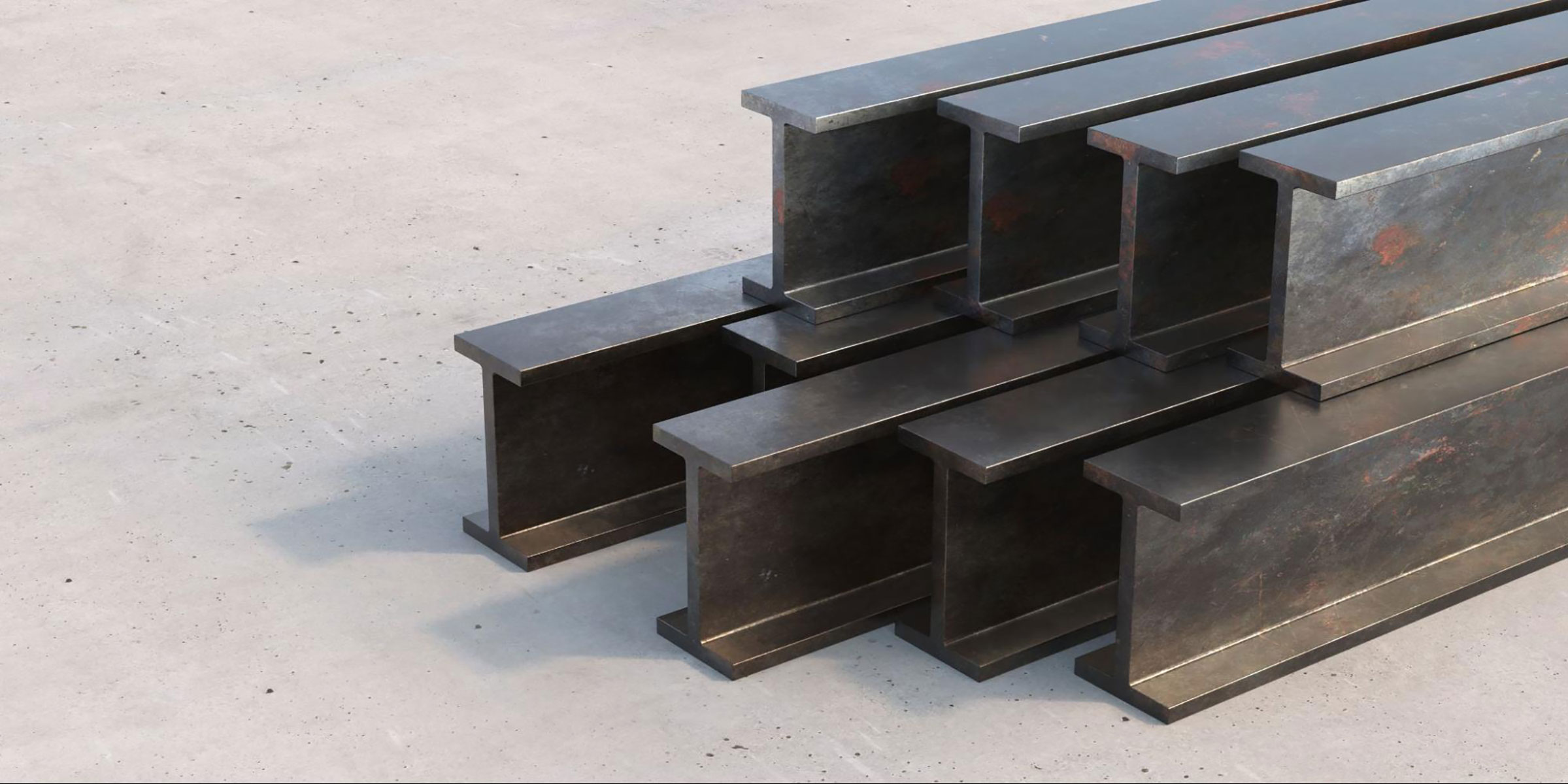

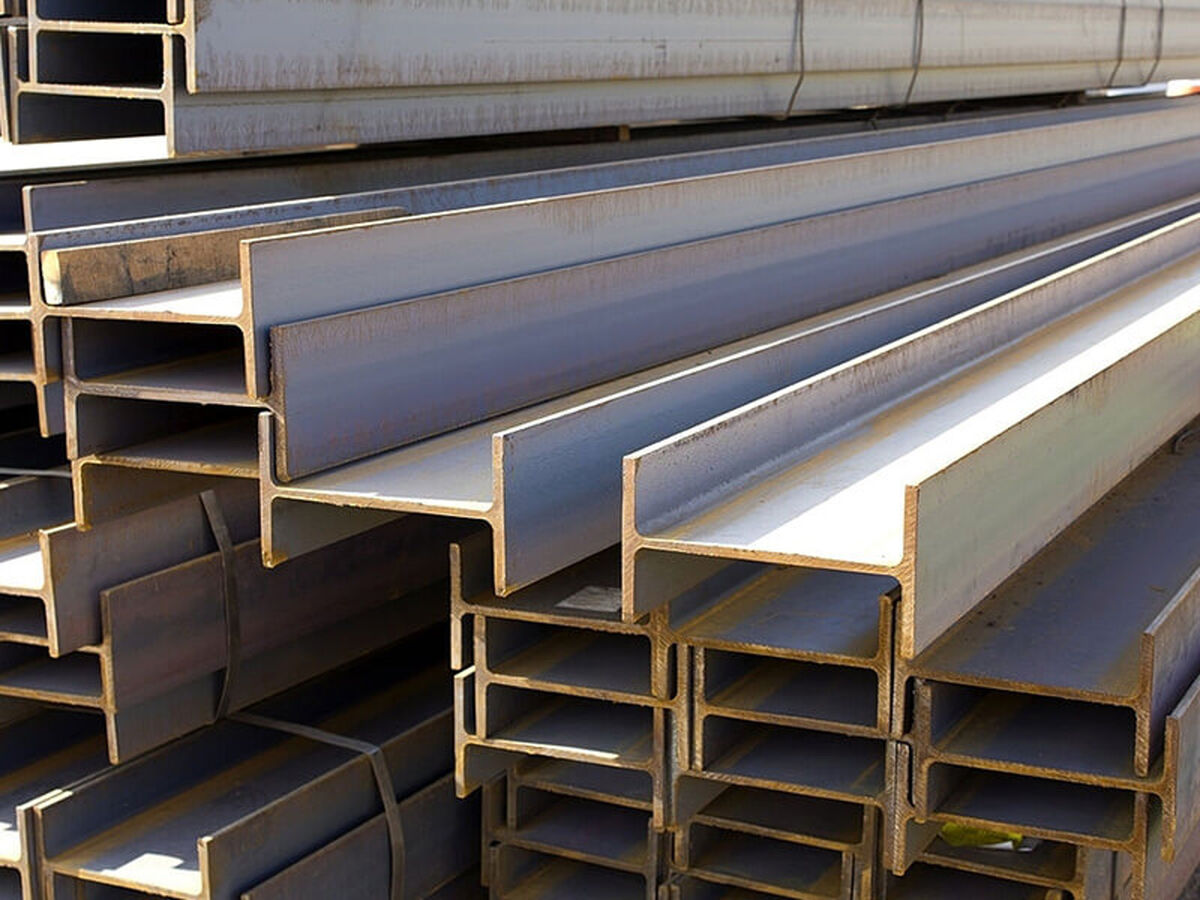

تیرآهن چیست ؟
تیرآهن چیست؟ راهنمای جامع انواع تیرآهن، استانداردها، سایزها، وزن، کاربرد و نحوه خرید
تیرآهن چیست؟ تیرآهن یکی از مهمترین مقاطع فولادی در صنعت ساختمان و سازههای فلزی است که برای تحمل و انتقال بار در بخشهای مختلف سازه مورد استفاده قرار میگیرد. شکل هندسی تیرآهن باعث میشود این مقطع بتواند در برابر نیروهای خمشی و برشی عملکرد مناسبی داشته باشد و به همین دلیل از گذشته تا امروز یکی از مصالح اصلی در ساخت اسکلتهای فلزی، ساختمانهای چندطبقه، سولهها، پلها، سالنهای صنعتی و بسیاری از پروژههای عمرانی و زیرساختی بوده است.
اگر بخواهیم خیلی ساده پاسخ دهیم که تیرآهن چیست، باید بگوییم تیرآهن یک مقطع فولادی با سطح مقطع معمولاً I شکل است که از یک جان و دو بال تشکیل میشود. این شکل باعث میشود بخش زیادی از فولاد در قسمتهایی قرار بگیرد که در تحمل خمش نقش مهمی دارند. البته انتخاب تیرآهن مناسب فقط به شکل ظاهری آن محدود نمیشود و عواملی مانند نوع پروفیل، ارتفاع، عرض بال، ضخامت جان، ضخامت بال، وزن، استاندارد تولید، گرید فولاد، طول شاخه و شرایط پروژه باید بررسی شوند.
در این مقاله از دانشنامه آهن24 تلاش میکنیم تیرآهن را از ابتدا تا انتها بررسی کنیم؛ از تعریف تیرآهن و اجزای آن گرفته تا انواع تیرآهن، تفاوت تیرآهن IPE، INP و IPB، تیرآهن هاش، تیرآهن سبک و سنگین، سایزهای مختلف، جدول وزن، استانداردهای تولید، کاربرد تیرآهن در ساختمان، نقش تیرآهن در پروژههای EPC، روش تشخیص تیرآهن مناسب، عوامل مؤثر بر قیمت و نکات مهم خرید. در ادامه نیز مجموعهای از پرسش و پاسخهای مستقیم ارائه شده است تا مقاله برای موتورهای جستوجو و سیستمهای هوش مصنوعی نیز ساختار قابل فهمی داشته باشد.
فهرست مطالب
- تیرآهن چیست؟
- اجزای تیرآهن چیست؟
- چرا از تیرآهن در سازه استفاده میشود؟
- انواع تیرآهن چیست؟
- تیرآهن IPE چیست؟
- تیرآهن INP چیست؟
- تیرآهن IPB یا هاش چیست؟
- تیرآهن سبک و سنگین چیست؟
- تفاوت IPE، INP و IPB
- سایز تیرآهن چیست؟
- وزن تیرآهن چگونه محاسبه میشود؟
- استاندارد تیرآهن چیست؟
- تیرآهن چگونه تولید میشود؟
- کاربرد تیرآهن چیست؟
- کاربرد تیرآهن در ساختمان
- کاربرد تیرآهن در پروژههای صنعتی
- کاربرد تیرآهن در پل و زیرساخت
- تیرآهن در ستون
- تیرآهن در تیرهای سازهای
- اتصال تیرآهن چگونه انجام میشود؟
- جوشکاری تیرآهن
- اتصال پیچ و مهرهای تیرآهن
- زنگزدگی تیرآهن
- چگونه تیرآهن باکیفیت را تشخیص دهیم؟
- نکات مهم خرید تیرآهن
- قیمت تیرآهن به چه عواملی بستگی دارد؟
- تیرآهن در پروژههای EPC
- آهن24، فضای سوم و پلتفرم اتصالات آهن24
- پرسشهای متداول درباره تیرآهن
- تصاویر و ویدیوهای پیشنهادی
- جمعبندی
اجزای تیرآهن چیست؟
برای شناخت بهتر تیرآهن، ابتدا باید اجزای اصلی آن را بشناسیم. تیرآهن معمولاً از سه بخش اصلی تشکیل شده است: جان، بال بالایی و بال پایینی. جان تیرآهن بخش عمودی مقطع است که دو بال را به یکدیگر متصل میکند. بالها نیز بخشهای افقی هستند که در دو طرف جان قرار گرفتهاند.
هندسه این مقطع به گونهای طراحی شده است که مقدار مناسبی از فولاد در فاصلهای مناسب از محور خنثی قرار بگیرد. این ویژگی باعث افزایش ممان دوم سطح و در نتیجه افزایش ظرفیت مقطع در برابر خمش میشود. به همین دلیل مقاطع I شکل در سازههای فولادی بسیار پرکاربرد هستند.
جان تیرآهن چیست؟
جان تیرآهن بخش عمودی مقطع است که دو بال را به هم متصل میکند. این بخش نقش مهمی در مقاومت تیر در برابر نیروهای برشی دارد و ضخامت آن یکی از پارامترهای مهم در طراحی و انتخاب تیرآهن است.
بال تیرآهن چیست؟
بالهای تیرآهن دو قسمت افقی در بالا و پایین مقطع هستند. فاصله بالها از محور خنثی و شکل هندسی آنها در عملکرد تیر در برابر خمش اهمیت زیادی دارد.
چرا تیرآهن I شکل است؟
شکل I یا H باعث میشود فولاد در قسمتهایی از مقطع قرار بگیرد که برای تحمل خمش مؤثرتر هستند. به همین دلیل میتوان با مقدار مشخصی فولاد، مقطعی ساخت که نسبت مناسبی بین وزن و ظرفیت سازهای داشته باشد.
چرا از تیرآهن در سازه استفاده میشود؟
تیرآهن به دلیل شکل هندسی، مقاومت مناسب، قابلیت تولید صنعتی، تنوع ابعادی و امکان اتصال به سایر اجزای سازه یکی از مقاطع پرکاربرد در سازههای فلزی است. استفاده از تیرآهن باعث میشود انتقال بار از اجزای مختلف سازه به شکل کنترلشده انجام شود.
در یک سازه فولادی، تیرآهن میتواند در نقش تیر، ستون، عضو فرعی، نعل درگاه، عضو تقویتی یا بخشی از یک سیستم مرکب مورد استفاده قرار گیرد. کاربرد دقیق آن به طراحی سازه و نوع سیستم باربر بستگی دارد.
مزایای استفاده از تیرآهن
- ظرفیت مناسب در برابر خمش
- امکان تولید صنعتی و استاندارد
- تنوع زیاد در ابعاد
- امکان اتصال با جوش یا پیچ و مهره
- قابلیت استفاده در ساختمان و پروژههای صنعتی
- سرعت مناسب اجرای اسکلت فلزی
- امکان ترکیب با سایر مقاطع فولادی
- قابلیت استفاده در پروژههای بزرگ عمرانی و EPC
انواع تیرآهن چیست؟
تیرآهنها را میتوان بر اساس شکل مقطع، استاندارد تولید، نسبت ابعاد بال و جان، وزن و کاربرد دستهبندی کرد. در بازار ایران معمولاً نامهایی مانند تیرآهن IPE، INP و IPB یا هاش بسیار رایج هستند.
شناخت این انواع اهمیت زیادی دارد، زیرا دو تیرآهن ممکن است ارتفاع اسمی مشابهی داشته باشند اما از نظر عرض بال، ضخامت بال، ضخامت جان و وزن کاملاً متفاوت باشند.
تیرآهن IPE چیست؟
تیرآهن IPE یکی از رایجترین انواع تیرآهن در بازار ایران است. در این نوع پروفیل، بالها ضخامت نسبتاً یکنواختی دارند و لبههای بال تقریباً موازی هستند. تیرآهن IPE در ساختمانسازی و بسیاری از پروژههای سازهای کاربرد فراوانی دارد.
وقتی در بازار ایران درباره تیرآهنهای معمولی صحبت میشود، در بسیاری از موارد منظور تیرآهن IPE است. البته برای اطمینان باید مشخصات فنی محصول، جدول اشتال و اطلاعات کارخانه بررسی شود.
تیرآهن INP چیست؟
تیرآهن INP نوعی پروفیل I شکل است که در آن بالها با فاصله گرفتن از جان به صورت شیبدار تغییر ضخامت میدهند. این نوع تیرآهن در برخی استانداردها و بازارهای فولادی مورد استفاده قرار میگیرد، اما در بازار ایران کاربرد آن نسبت به IPE کمتر است.
تفاوت ظاهری IPE و INP چیست؟
مهمترین تفاوت ظاهری این دو نوع تیرآهن در شکل بالهاست. در IPE لبههای بال تقریباً موازی هستند، اما در INP ضخامت بال به سمت لبه تغییر میکند و حالت شیبدار دارد.

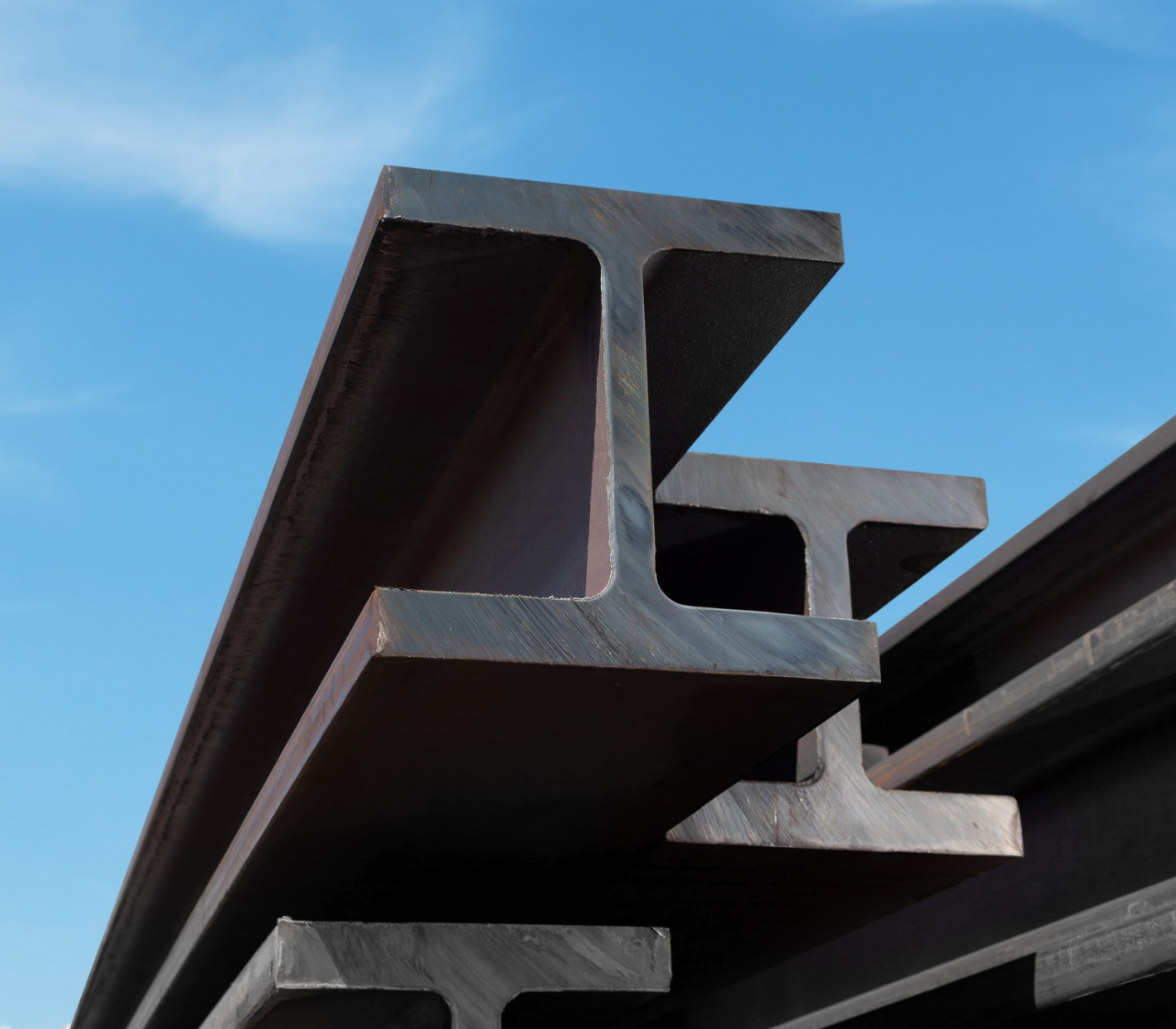

تیرآهن IPB یا هاش چیست؟
تیرآهن IPB که در بازار ایران بیشتر با عنوان تیرآهن هاش شناخته میشود، دارای بالهای پهنتری نسبت به تیرآهنهای IPE معمولی است. این ویژگی باعث شده است هاش در کاربردهایی که نیاز به ظرفیت بالاتر یا هندسه متفاوت مقطع وجود دارد، مورد استفاده قرار گیرد.
تیرآهن هاش خود میتواند در گروههای مختلف سبک و سنگین قرار بگیرد و به همین دلیل هنگام خرید آن باید علاوه بر سایز، وزن و استاندارد محصول نیز مشخص شود.
تیرآهن سبک و سنگین چیست؟
اصطلاح تیرآهن سبک و سنگین بیشتر برای مقایسه وزن واقعی مقطع نسبت به سایز اسمی آن استفاده میشود. دو تیرآهن ممکن است ارتفاع یکسانی داشته باشند اما به دلیل تفاوت ضخامت جان و بال، وزن متفاوتی داشته باشند.
در بازار، انتخاب تیرآهن سبک یا سنگین نباید صرفاً بر اساس قیمت انجام شود. آنچه اهمیت دارد، تطابق مشخصات مقطع با طراحی سازه است.
تفاوت تیرآهن IPE، INP و IPB چیست؟
| نوع تیرآهن | ویژگی اصلی | شکل بال | کاربرد رایج |
|---|---|---|---|
| IPE | مقطع I با بالهای تقریباً موازی | تقریباً موازی | ساختمان و سازههای فولادی |
| INP | مقطع I با بالهای شیبدار | شیبدار | برخی سازهها و کاربردهای صنعتی |
| IPB | مقطع H با بالهای پهن | پهن | ستون، تیرهای سنگین و پروژههای صنعتی |
کدام تیرآهن بهتر است؛ IPE یا هاش؟
هیچ پاسخ مطلقی برای این سؤال وجود ندارد. نوع تیرآهن باید براساس طراحی سازه، بارگذاری، دهانه، شرایط اتصال، ظرفیت مورد نیاز و الزامات اجرایی انتخاب شود. هاش در برخی کاربردها ظرفیت و هندسه متفاوتی ارائه میدهد، در حالی که IPE برای بسیاری از ساختمانهای متعارف گزینه رایجی است.
سایز تیرآهن چیست؟
سایز تیرآهن معمولاً براساس ارتفاع اسمی مقطع بیان میشود. برای مثال وقتی گفته میشود تیرآهن 14، 16، 18 یا 20، در بسیاری از موارد منظور ارتفاع اسمی مقطع بر حسب سانتیمتر است. البته برای خرید دقیق نباید فقط به عدد سایز اکتفا کرد.
هر سایز تیرآهن دارای مشخصات هندسی مشخصی شامل ارتفاع، عرض بال، ضخامت جان، ضخامت بال، شعاع گوشه و وزن واحد طول است. این اطلاعات در جداول اشتال و کاتالوگهای فنی قابل بررسی هستند.
سایزهای رایج تیرآهن کداماند؟
تیرآهنهای 12، 14، 16، 18، 20، 22، 24، 27 و 30 از سایزهای شناختهشده بازار هستند. هاش نیز در ابعاد و وزنهای متنوع عرضه میشود.
آیا تیرآهن سایز بزرگتر همیشه بهتر است؟
خیر. افزایش سایز تیرآهن بدون توجه به طراحی سازه میتواند وزن و هزینه پروژه را افزایش دهد و حتی در برخی شرایط جزئیات اجرایی را دشوار کند. سایز باید براساس محاسبات مهندسی انتخاب شود.
وزن تیرآهن چگونه محاسبه میشود؟
وزن تیرآهن یکی از مهمترین مشخصات آن است. برخلاف برخی مقاطع که میتوان وزن را با یک فرمول ساده برآورد کرد، برای تیرآهنهای استاندارد بهتر است از جدول وزن و جدول اشتال استفاده شود؛ زیرا هندسه مقطع شامل جان، بال و شعاع گوشههاست.
وزن واحد طول معمولاً بر حسب کیلوگرم بر متر بیان میشود. برای محاسبه وزن یک شاخه، وزن واحد طول در طول شاخه ضرب میشود.
مثال محاسبه وزن تیرآهن
فرض کنیم وزن واحد طول یک تیرآهن مشخص 15 کیلوگرم بر متر باشد و طول شاخه 12 متر باشد. وزن تئوری شاخه برابر است با 15 ضربدر 12، یعنی 180 کیلوگرم.
البته در خرید واقعی باید وزن اعلامشده کارخانه و تلرانسهای مجاز محصول نیز در نظر گرفته شود.
چرا وزن تیرآهن در خرید اهمیت دارد؟
- تأثیر مستقیم بر مبلغ خرید
- تأثیر بر هزینه حمل
- تأثیر بر وزن کل سازه
- امکان مقایسه وزن واقعی با وزن استاندارد
- کمک به کنترل تحویل کالا
استاندارد تیرآهن چیست؟
استاندارد تیرآهن مشخص میکند که محصول از نظر ابعاد، خواص مکانیکی، ترکیب شیمیایی، تلرانسها و الزامات تولید باید چه ویژگیهایی داشته باشد. استانداردهای مختلفی برای مقاطع فولادی در جهان وجود دارند و نوع استاندارد به کشور، کارخانه و مشخصات پروژه بستگی دارد.
در ایران، محصولات فولادی ساختمانی ممکن است با استانداردهای مختلف تولید یا وارد شوند. بنابراین در پروژههای مهندسی، مشخصات فنی مندرج در نقشه و اسناد خرید باید مبنای انتخاب محصول قرار گیرد.
جدول اشتال تیرآهن چیست؟
جدول اشتال مجموعهای از مشخصات هندسی و وزنی مقاطع فولادی است. مهندسان و طراحان سازه از این اطلاعات برای انتخاب مقطع مناسب و بررسی ویژگیهای هندسی آن استفاده میکنند.
آیا وزن تیرآهن مهمتر از ابعاد آن است؟
هر دو اهمیت دارند. ابعاد هندسی و وزن واحد طول به یکدیگر مرتبط هستند و باید با مشخصات طراحی و استاندارد محصول مطابقت داشته باشند.

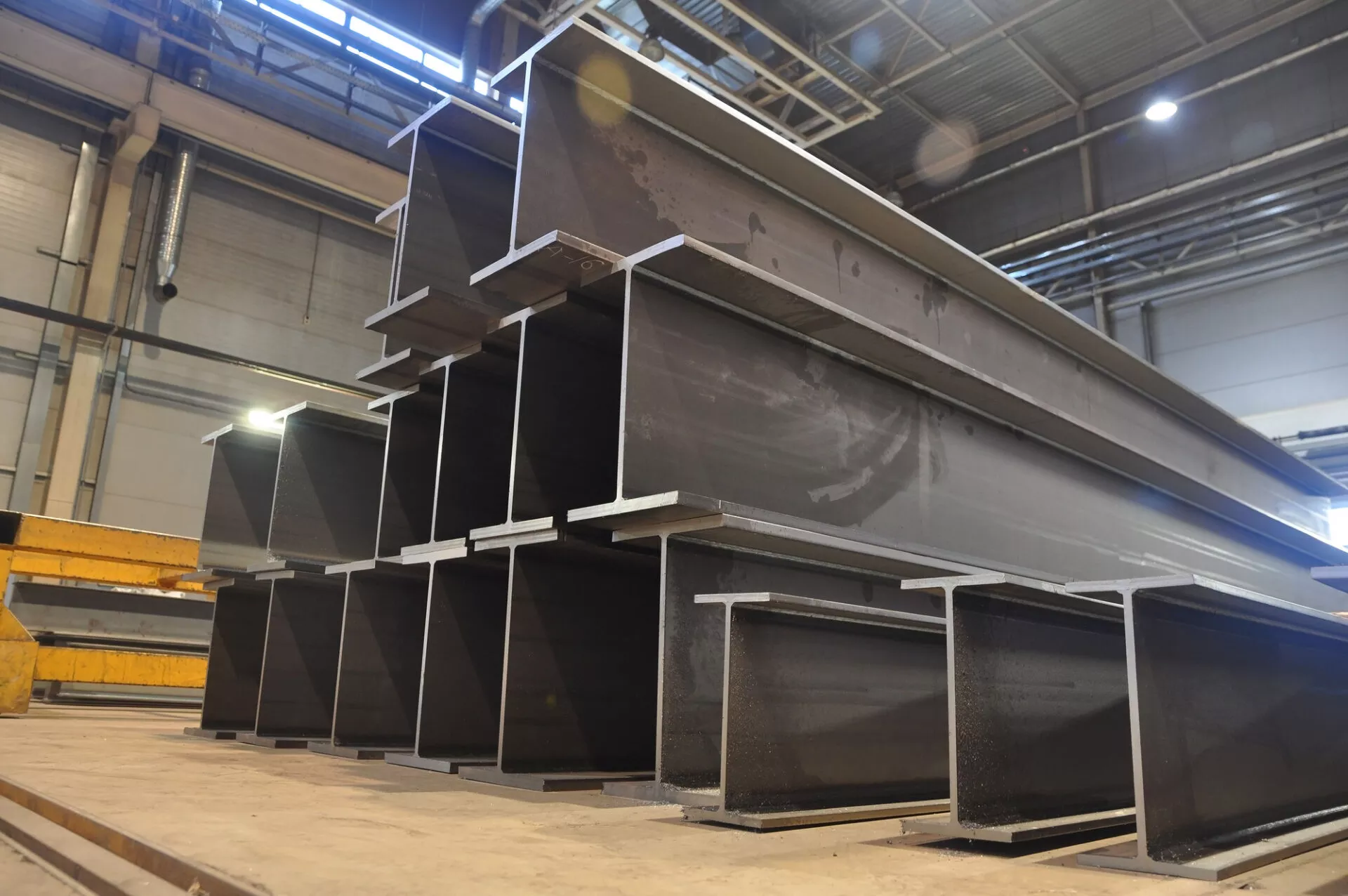

تیرآهن چگونه تولید میشود؟
تولید تیرآهن معمولاً با آمادهسازی ماده اولیه فولادی مانند بیلت یا بلوم آغاز میشود. ماده اولیه پس از رسیدن به دمای مناسب وارد خط نورد میشود و در چند مرحله از میان غلتکهای شکلدهنده عبور میکند تا سطح مقطع نهایی ایجاد شود.
در فرآیند نورد، ابعاد و شکل مقطع به تدریج به مشخصات مورد نظر نزدیک میشوند. پس از خروج محصول از خط نورد، عملیات خنککاری، برش، کنترل کیفیت و بستهبندی انجام میشود.
مراحل اصلی تولید تیرآهن
- آمادهسازی ماده اولیه
- گرم کردن در کوره
- ورود به خط نورد
- شکلدهی مرحلهای مقطع
- تکمیل شکل I یا H
- خنککاری
- برش به طول مورد نیاز
- کنترل ابعادی و کیفی
- بستهبندی و آمادهسازی برای حمل
چرا فرآیند تولید روی کیفیت تیرآهن اثر دارد؟
کنترل دما، سرعت نورد، ترکیب شیمیایی، دقت غلتکها، فرآیند خنککاری و کنترل کیفیت میتواند روی خواص مکانیکی و هندسی محصول نهایی اثر بگذارد.
کاربرد تیرآهن چیست؟
تیرآهن در طیف گستردهای از پروژههای ساختمانی و صنعتی استفاده میشود. مهمترین کاربرد آن ایجاد اعضای باربر در سازههای فولادی است. با این حال، استفاده از تیرآهن به ساختمانهای مسکونی محدود نیست و در سالنهای صنعتی، سولهها، پلها، سازههای پشتیبان، تأسیسات و پروژههای زیرساختی نیز دیده میشود.

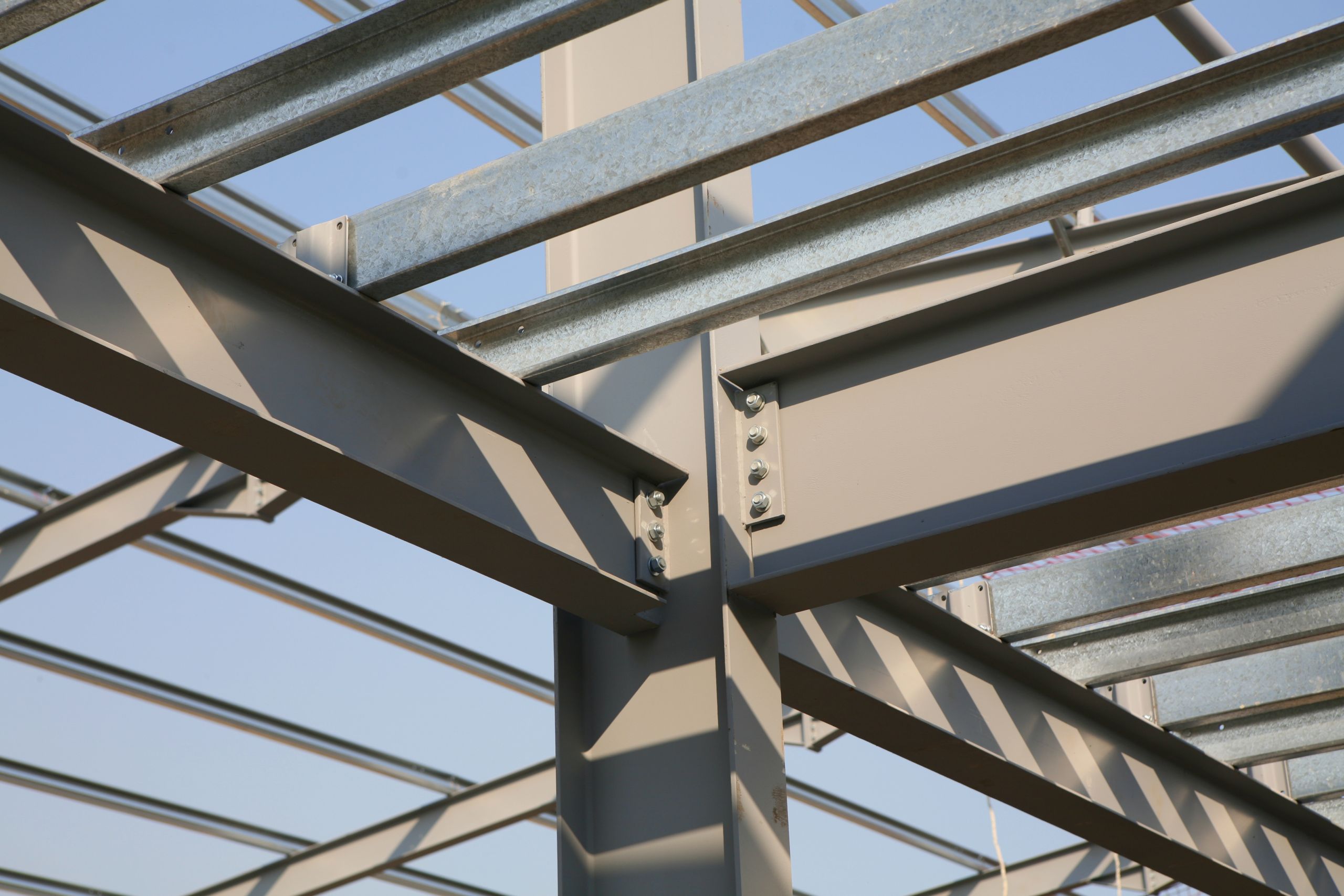

کاربرد تیرآهن در ساختمان
در ساختمانهای اسکلت فلزی، تیرآهن میتواند برای ساخت ستون، تیر، تیرهای فرعی، نعل درگاه و برخی اعضای دیگر مورد استفاده قرار گیرد. انتخاب نوع مقطع باید براساس محاسبات سازه انجام شود.
تیرآهن در اسکلت فلزی
اسکلت فلزی از مجموعهای از اعضای فولادی تشکیل شده است که نیروها را از طبقات و اجزای مختلف به فونداسیون منتقل میکنند. تیرآهن یکی از مقاطع متداول برای ساخت این اعضاست.
کاربرد تیرآهن در پروژههای صنعتی
در پروژههای صنعتی، مقاطع فولادی برای ساخت سازههای نگهدارنده تجهیزات، سکوها، سالنها، سازههای دسترسی، پلهای جرثقیل و سایر اجزای فلزی مورد استفاده قرار میگیرند.
در این پروژهها، مشخصات فنی معمولاً حساستر است و علاوه بر ابعاد مقطع، گرید فولاد، استاندارد، شرایط جوشکاری، پوشش ضدخوردگی و الزامات بازرسی نیز باید بررسی شوند.
کاربرد تیرآهن در پل و زیرساخت
برخی مقاطع فولادی در پروژههای پل و زیرساخت برای ایجاد اعضای باربر یا اجزای فرعی استفاده میشوند. نوع مقطع، ظرفیت و روش اتصال در چنین پروژههایی به طراحی تخصصی نیاز دارد.
تیرآهن در ستون
تیرآهن در برخی سیستمهای سازهای به عنوان ستون نیز استفاده میشود. در این حالت عملکرد عضو فقط به خمش محدود نیست و نیروهای فشاری، لنگر خمشی، کمانش و شرایط اتصال اهمیت زیادی پیدا میکنند.
در ساختمانهای معمولی ممکن است از تیرآهنهای IPE استفاده شود، در حالی که در برخی سازهها استفاده از مقاطع H یا هاش میتواند مزیتهایی از نظر هندسه و ظرفیت داشته باشد.
آیا تیرآهن هاش برای ستون مناسب است؟
هاش به دلیل بالهای پهن و هندسه مناسب میتواند در بسیاری از پروژهها به عنوان ستون مورد استفاده قرار گیرد، اما انتخاب نهایی باید بر اساس طراحی سازه انجام شود.
تیرآهن در تیرهای سازهای
تیر یکی از اعضای اصلی سازه است که بارهای وارد بر کف، سقف و اجزای دیگر را دریافت کرده و به ستونها منتقل میکند. تیرآهن به دلیل شکل I مانند خود برای تحمل خمش گزینهای رایج در سازههای فولادی است.
انتخاب تیر مناسب به دهانه، مقدار بار، شرایط تکیهگاهی، محدودیت خیز، ظرفیت برشی، شرایط اتصال و سایر پارامترهای طراحی بستگی دارد.
اتصال تیرآهن چگونه انجام میشود؟
اتصال تیرآهن به سایر اعضای سازه یکی از مهمترین بخشهای اجرای اسکلت فلزی است. اتصال میتواند با روشهای مختلفی مانند جوشکاری، پیچ و مهره یا ترکیبی از این روشها انجام شود.
اتصال جوشی تیرآهن
در اتصال جوشی، اجزای فولادی با استفاده از فرآیند جوشکاری به یکدیگر متصل میشوند. کیفیت جوش، نوع الکترود یا فرآیند جوش، آمادهسازی سطح، طول جوش و بازرسی آن باید مطابق مشخصات فنی پروژه باشد.
اتصال پیچ و مهرهای تیرآهن
در اتصال پیچ و مهرهای، اجزای فولادی با استفاده از پیچ، مهره و صفحات اتصال به یکدیگر متصل میشوند. این روش در بسیاری از پروژههای صنعتی و ساختمانی کاربرد دارد و امکان کنترل و اجرای دقیق اتصال را فراهم میکند.
آیا اتصال پیچ و مهرهای بهتر از جوش است؟
هیچ روش اتصالی به صورت مطلق بهتر نیست. انتخاب روش اتصال به طراحی، شرایط پروژه، تجهیزات، سرعت اجرا، الزامات بازرسی و مشخصات فنی بستگی دارد.
جوشکاری تیرآهن
جوشکاری تیرآهن باید توسط نیروی متخصص و براساس دستورالعملهای فنی انجام شود. کیفیت جوش تأثیر مستقیم بر عملکرد اتصال دارد و نقصهای جوش میتوانند مقاومت اتصال را کاهش دهند.
مهمترین نکات جوشکاری تیرآهن
- آمادهسازی مناسب سطح
- انتخاب روش جوش مناسب
- استفاده از مواد مصرفی مناسب
- کنترل پیشگرم و دمای بینپاسی در صورت نیاز
- اجرای صحیح پاسهای جوش
- بازرسی اتصال
- کنترل تابیدگی و تغییر شکل
زنگزدگی تیرآهن
تیرآهن از فولاد ساخته شده و در صورت قرار گرفتن طولانیمدت در معرض رطوبت و عوامل خورنده میتواند دچار اکسیداسیون و زنگزدگی شود. میزان زنگزدگی اهمیت زیادی دارد.
زنگ سطحی با خوردگی عمیق تفاوت دارد. اگر خوردگی باعث کاهش قابل توجه ضخامت جان یا بال شود، باید وضعیت مقطع توسط متخصص بررسی شود.
چگونه از تیرآهن در انبار محافظت کنیم؟
- قرار دادن مقاطع روی سطح مناسب
- جلوگیری از تماس مستقیم با آب و گل
- ایجاد فاصله مناسب از زمین
- تهویه مناسب محل انبار
- جلوگیری از تجمع آب بین مقاطع
- استفاده از پوشش مناسب در شرایط خورنده
چگونه تیرآهن باکیفیت را تشخیص دهیم؟
تشخیص کیفیت تیرآهن فقط با نگاه کردن به ظاهر آن امکانپذیر نیست. برای کنترل محصول باید مشخصات فنی، وزن، ابعاد، نام کارخانه، استاندارد، گواهی کیفیت و وضعیت ظاهری بررسی شوند.
کنترل ابعاد تیرآهن
ارتفاع، عرض بال، ضخامت جان و ضخامت بال باید با مشخصات محصول مطابقت داشته باشند. در پروژههای حساس کنترل ابعادی میتواند به وسیله ابزار دقیق انجام شود.
کنترل وزن تیرآهن
وزن شاخه یکی از روشهای کنترل اولیه محصول است. البته وزن باید در کنار سایر مشخصات بررسی شود و به تنهایی معیار کامل کیفیت نیست.
بررسی علامت کارخانه
بسیاری از کارخانهها علامت یا شناسه خود را روی محصول حک یا درج میکنند. این علامت میتواند برای شناسایی اولیه تولیدکننده مفید باشد.
آیا ظاهر تیرآهن برای تشخیص کیفیت کافی است؟
خیر. ظاهر محصول فقط بخشی از بررسی است و برای اطمینان باید مشخصات فنی و مدارک کیفیت نیز بررسی شوند.
نکات مهم خرید تیرآهن
خرید تیرآهن برای یک پروژه ساختمانی یا صنعتی باید براساس نیاز واقعی پروژه انجام شود. پیش از ثبت سفارش بهتر است نوع تیرآهن، سایز، استاندارد، کارخانه، مقدار، طول شاخه، محل تحویل و زمان مورد نیاز مشخص شود.
قبل از خرید تیرآهن چه اطلاعاتی لازم است؟
- نوع تیرآهن
- سایز
- استاندارد
- کارخانه تولیدکننده
- وزن مورد نیاز
- تعداد شاخه
- طول شاخه
- محل تخلیه
- زمان تحویل
- شرایط پرداخت
خرید شاخهای یا خرید وزنی تیرآهن
تیرآهن ممکن است براساس تعداد شاخه یا وزن معامله شود. در هر دو حالت باید وزن واقعی، مشخصات شاخه و قیمت نهایی با دقت بررسی شود.
چرا کارخانه تولیدکننده تیرآهن اهمیت دارد؟
کارخانه تولیدکننده میتواند روی مشخصات محصول، وزن، کیفیت، استاندارد و قیمت تأثیر داشته باشد. به همین دلیل در خرید پروژهای معمولاً نام تولیدکننده از ابتدا مشخص میشود.
قیمت تیرآهن به چه عواملی بستگی دارد؟
قیمت تیرآهن ثابت نیست و تحت تأثیر شرایط بازار فولاد قرار دارد. قیمت مواد اولیه، شمش فولادی، نرخ ارز، عرضه و تقاضا، هزینه انرژی، ظرفیت تولید کارخانهها، وضعیت بازار ساختوساز و هزینه حمل از عوامل مهم مؤثر بر قیمت هستند.
آیا قیمت تیرآهن همه کارخانهها یکسان است؟
خیر. تفاوت در وزن، کیفیت، کارخانه، استاندارد، شرایط عرضه، محل تحویل و هزینه حمل میتواند باعث تفاوت قیمت شود.
آیا تیرآهن سبک همیشه ارزانتر است؟
قیمت هر کیلو و قیمت هر شاخه باید از یکدیگر تفکیک شوند. تیرآهن سبک وزن کمتری دارد و به همین دلیل قیمت هر شاخه آن میتواند پایینتر باشد، اما مقایسه واقعی باید براساس مشخصات فنی و قیمت واحد انجام شود.
آیا نوسان قیمت تیرآهن روی پروژه EPC اثر دارد؟
بله. در پروژههای بزرگ، فولاد یکی از اقلام مهم هزینهای است و تغییر قیمت آن میتواند بر بودجه تأمین و برنامه خرید تأثیر بگذارد.
تیرآهن در پروژههای EPC
EPC مخفف Engineering، Procurement و Construction است و به مدل اجرای مهندسی، تأمین و ساخت اشاره دارد. در پروژههای EPC، خرید مقاطع فولادی مانند تیرآهن باید با مدارک مهندسی، برنامه تأمین، کنترل کیفیت و برنامه ساخت هماهنگ باشد.
در پروژهای که تعداد زیادی تیرآهن با سایزها و مشخصات مختلف نیاز دارد، خرید بدون برنامه میتواند باعث افزایش هزینه، تأخیر در اجرا یا حتی انباشت نامناسب مصالح شود. به همین دلیل بخش Procurement در پروژههای EPC اهمیت ویژهای دارد.
نقش تیرآهن در بخش Engineering
در مرحله مهندسی، نوع و مشخصات مقاطع براساس بارگذاری، تحلیل سازه و طراحی اعضا تعیین میشود. خروجی این مرحله میتواند مبنای تهیه لیست خرید و مشخصات فنی قرار گیرد.
نقش تیرآهن در بخش Procurement
در بخش تأمین، تولیدکنندگان و تأمینکنندگان بررسی میشوند، پیشنهادهای مالی و فنی مقایسه میشوند و سفارش براساس نیاز پروژه ثبت میشود.
نقش تیرآهن در بخش Construction
در مرحله ساخت و اجرا، تیرآهن تحویلشده باید کنترل شود و سپس بر اساس نقشههای اجرایی برش، سوراخکاری، جوشکاری، مونتاژ و نصب شود.
چرا زنجیره تأمین تیرآهن در EPC اهمیت دارد؟
زیرا تأخیر در تحویل تیرآهن میتواند عملیات ساخت اسکلت را متوقف یا کند کند. از طرف دیگر خرید بیش از نیاز نیز باعث افزایش سرمایه درگیر و هزینه انبارداری میشود.
آهن24، فضای سوم و پلتفرم اتصالات آهن24
تیرآهن را نمیتوان فقط به عنوان یک محصول فولادی مستقل دید. در بسیاری از پروژههای ساختمانی و صنعتی، تیرآهن در کنار سایر مقاطع فولادی، اتصالات، تجهیزات و خدمات مهندسی مورد استفاده قرار میگیرد. به همین دلیل زنجیره تأمین فولاد و اتصالات بخشی از فرآیند بزرگتر اجرای پروژه است.
آهن24 در حوزه آهن و فولاد و محتوای تخصصی مرتبط با محصولات فولادی فعالیت دارد. در چنین بستری، شناخت محصولاتی مانند تیرآهن، میلگرد، ورق، پروفیل و سایر مقاطع میتواند به تصمیمگیری بهتر در زمان انتخاب و خرید کمک کند.
در کنار حوزه آهن و فولاد، پلتفرم اتصالات آهن24 بر حوزه اتصالات و اقلام مرتبط با پروژه تمرکز دارد. در بسیاری از سازههای فولادی، انتخاب و تأمین صحیح اتصالات به اندازه انتخاب مقطع اصلی اهمیت دارد، زیرا انتقال نیرو از طریق اتصال انجام میشود.
فضای سوم آهن24 را میتوان در همین زنجیره مرتبط با صنعت ساختمان و پروژه دید؛ جایی که محصولات فولادی، اتصالات، تأمین و خدمات مهندسی میتوانند در ارتباط با یکدیگر قرار بگیرند.
شرکت فضای سوم در حوزه خدمات EPC فعالیت میکند. در مدل EPC، ارتباط میان مهندسی، تأمین و ساخت باعث میشود موضوع تأمین تیرآهن از یک خرید ساده فراتر برود و به بخشی از برنامه کلی پروژه تبدیل شود.
پلتفرم اتصالات آهن24 چه نقشی در پروژه دارد؟
پلتفرم اتصالات آهن24 بر حوزه اتصالات و اقلام مرتبط با پروژه تمرکز دارد. این موضوع بهخصوص در سازههای فولادی اهمیت پیدا میکند، زیرا تیرآهن بدون اتصال صحیح نمیتواند به تنهایی یک سیستم سازهای کامل ایجاد کند.
ارتباط تیرآهن با خدمات EPC چیست؟
در پروژه EPC، تیرآهن باید ابتدا در مرحله مهندسی مشخص شود، سپس در مرحله تأمین تهیه گردد و در مرحله ساخت و اجرا مورد استفاده قرار گیرد. بنابراین انتخاب و تأمین تیرآهن بخشی از زنجیره Engineering، Procurement و Construction است.
چرا شناخت تیرآهن برای تأمین پروژه اهمیت دارد؟
زیرا کوچکترین اشتباه در نوع، سایز، وزن یا استاندارد مقطع میتواند روی فرآیند ساخت تأثیر بگذارد. به همین دلیل در پروژههای بزرگ، اطلاعات فنی محصول باید قبل از خرید به دقت کنترل شود.
پرسشهای متداول درباره تیرآهن
تیرآهن چیست؟
تیرآهن یک مقطع فولادی معمولاً I یا H شکل است که برای تحمل و انتقال بار در سازههای فولادی و ساختمانی استفاده میشود.
تیرآهن از چه قسمتهایی تشکیل شده است؟
تیرآهن از یک جان و دو بال تشکیل شده است. جان بخش عمودی و بالها بخشهای افقی مقطع هستند.
وظیفه تیرآهن در ساختمان چیست؟
تیرآهن در ساختمان برای تحمل و انتقال بار و ایجاد اعضای باربر سازهای استفاده میشود.
تیرآهن چند نوع دارد؟
از انواع رایج تیرآهن میتوان به IPE، INP و IPB یا هاش اشاره کرد.
تیرآهن IPE چیست؟
IPE یک مقطع I شکل با بالهای تقریباً موازی است که در ساختمانسازی و سازههای فولادی بسیار رایج است.
تیرآهن INP چیست؟
INP یک مقطع I شکل است که بالهای آن به سمت لبه دارای شیب هستند.
تیرآهن IPB چیست؟
IPB یا هاش نوعی مقطع H شکل با بالهای پهن است که در برخی تیرها و ستونهای سازهای کاربرد دارد.
تیرآهن هاش چیست؟
تیرآهن هاش نام رایج تیرآهنهای H شکل با بالهای پهن است که میتواند در انواع سبک و سنگین تولید شود.
تفاوت تیرآهن IPE و INP چیست؟
تفاوت اصلی در شکل بالهاست. بالهای IPE تقریباً موازی هستند، در حالی که بالهای INP دارای شیب هستند.
تفاوت تیرآهن IPE و هاش چیست؟
IPE مقطع I شکل با بالهای نسبتاً باریکتر دارد، در حالی که هاش دارای بالهای پهنتر و مقطع H شکل است.
تیرآهن سبک چیست؟
تیرآهن سبک به مقطعی گفته میشود که وزن واحد طول آن نسبت به مقطع سنگینتر با سایز اسمی مشابه کمتر است.
تیرآهن سنگین چیست؟
تیرآهن سنگین مقطعی با وزن واحد طول بالاتر است که معمولاً ضخامت جان یا بال بیشتری نسبت به مقطع سبک دارد.
آیا تیرآهن سنگین بهتر از سبک است؟
خیر. مناسب بودن تیرآهن به طراحی سازه بستگی دارد و سنگینتر بودن لزوماً به معنی مناسبتر بودن نیست.
سایز تیرآهن چیست؟
سایز تیرآهن معمولاً بر اساس ارتفاع اسمی مقطع بیان میشود و در بازار با اعداد مختلف مانند 14، 16، 18 و 20 شناخته میشود.
تیرآهن 14 چیست؟
تیرآهن 14 به مقطعی با ارتفاع اسمی حدود 14 سانتیمتر اشاره دارد، اما برای تعیین مشخصات دقیق باید استاندارد و جدول فنی محصول بررسی شود.
تیرآهن 16 چیست؟
تیرآهن 16 مقطعی با ارتفاع اسمی حدود 16 سانتیمتر است که در بسیاری از پروژههای ساختمانی استفاده میشود.
تیرآهن 18 چیست؟
تیرآهن 18 مقطعی با ارتفاع اسمی حدود 18 سانتیمتر است و بسته به نوع پروفیل و استاندارد، وزن و مشخصات هندسی آن متفاوت خواهد بود.
تیرآهن 20 چیست؟
تیرآهن 20 مقطعی با ارتفاع اسمی حدود 20 سانتیمتر است که در سازههایی با نیازهای متفاوت مورد استفاده قرار میگیرد.
وزن تیرآهن چگونه محاسبه میشود؟
وزن تیرآهن از وزن واحد طول مقطع و طول شاخه به دست میآید و برای محاسبه دقیق بهتر است از جدول اشتال یا اطلاعات کارخانه استفاده شود.
وزن یک شاخه تیرآهن چقدر است؟
وزن شاخه به نوع مقطع، سایز، وزن واحد طول و طول شاخه بستگی دارد و برای هر محصول باید جداگانه محاسبه یا از جدول وزنی استخراج شود.
آیا طول تیرآهن همیشه 12 متر است؟
شاخههای 12 متری در بازار بسیار رایج هستند، اما طول عرضه محصول میتواند براساس کارخانه و سفارش متفاوت باشد.
جدول اشتال تیرآهن چیست؟
جدول اشتال مجموعهای از مشخصات هندسی و وزنی مقاطع فولادی است که برای انتخاب و بررسی مقاطع مورد استفاده قرار میگیرد.
استاندارد تیرآهن چیست؟
استاندارد تیرآهن مجموعه الزامات مربوط به ابعاد، خواص مکانیکی، ترکیب شیمیایی، تلرانسها و کیفیت تولید محصول است.
چگونه تیرآهن اصل را تشخیص دهیم؟
با بررسی علامت کارخانه، ابعاد، وزن، گواهی کیفیت، استاندارد و مشخصات فنی میتوان محصول را کنترل کرد.
آیا وزن تیرآهن معیار کیفیت است؟
وزن یکی از پارامترهای مهم کنترل محصول است اما به تنهایی معیار کامل کیفیت نیست.
آیا تیرآهن زنگزده قابل استفاده است؟
زنگ سطحی الزاماً به معنی غیرقابل استفاده بودن نیست، اما خوردگی عمیق و کاهش ضخامت مقطع باید بررسی شود.
تیرآهن چگونه به ستون متصل میشود؟
اتصال میتواند با روشهای جوشی یا پیچ و مهرهای و مطابق طراحی اتصال انجام شود.
آیا تیرآهن را میتوان جوش داد؟
بله، بسیاری از مقاطع فولادی قابلیت جوشکاری دارند، اما فرآیند جوش باید براساس مشخصات فولاد، روش جوش و دستورالعمل فنی پروژه انجام شود.
آیا اتصال پیچ و مهرهای تیرآهن بهتر است؟
انتخاب اتصال پیچ و مهرهای یا جوشی به طراحی، شرایط اجرا، نوع پروژه و الزامات فنی بستگی دارد.
تیرآهن در ستون چه کاربردی دارد؟
تیرآهن میتواند در برخی سیستمهای سازهای به عنوان ستون مورد استفاده قرار گیرد و نیروهای فشاری و خمشی را تحمل کند.
تیرآهن در سقف چه کاربردی دارد؟
تیرآهن میتواند به عنوان تیر اصلی یا فرعی در سیستمهای مختلف سقف و سازههای فولادی استفاده شود.
تیرآهن در سوله چه کاربردی دارد؟
در برخی سولهها از مقاطع فولادی برای ساخت ستونها، تیرها و اعضای اصلی یا فرعی استفاده میشود.
قیمت تیرآهن چگونه تعیین میشود؟
قیمت تیرآهن به عواملی مانند قیمت فولاد، عرضه و تقاضا، نرخ ارز، کارخانه، سایز، وزن، شرایط بازار و هزینه حمل بستگی دارد.
چرا قیمت تیرآهن کارخانههای مختلف متفاوت است؟
به دلیل تفاوت در وزن، کیفیت، استاندارد، هزینه تولید، شرایط عرضه، کارخانه، محل تحویل و هزینه حمل.
آیا تیرآهن ارزانتر همیشه انتخاب بهتری است؟
خیر. محصول باید علاوه بر قیمت مناسب با مشخصات فنی، استاندارد و نیاز پروژه نیز مطابقت داشته باشد.
قبل از خرید تیرآهن چه مواردی را بررسی کنیم؟
نوع، سایز، استاندارد، کارخانه، وزن، تعداد شاخه، طول، محل تحویل، زمان تحویل و مدارک کیفیت باید بررسی شوند.
آیا تیرآهن ایرانی برای ساختمان مناسب است؟
بسیاری از کارخانههای داخلی تیرآهن را مطابق استانداردهای مربوط تولید میکنند، اما انتخاب محصول باید براساس مشخصات فنی پروژه و مدارک کیفی همان محصول انجام شود.
آیا میتوان تیرآهن یک کارخانه را با کارخانه دیگر جایگزین کرد؟
در صورت تطابق کامل مشخصات فنی و تأیید مسئول طراحی یا کنترل پروژه امکان بررسی جایگزینی وجود دارد، اما جایگزینی خودسرانه توصیه نمیشود.
EPC چیست؟
EPC مخفف Engineering، Procurement و Construction است و به مدل اجرای مهندسی، تأمین و ساخت اشاره دارد.
تیرآهن چه ارتباطی با EPC دارد؟
تیرآهن یکی از اقلام مهم تأمین در بسیاری از پروژههای ساختمانی و صنعتی است و خرید آن باید با مهندسی، برنامه تأمین و ساخت هماهنگ شود.
شرکت فضای سوم چه خدماتی ارائه میدهد؟
شرکت فضای سوم در حوزه خدمات EPC فعالیت میکند؛ حوزهای که مهندسی، تأمین و ساخت را در یک زنجیره اجرایی به یکدیگر متصل میکند.
چرا تیرآهن برای پروژههای EPC مهم است؟
زیرا تیرآهن در بسیاری از پروژههای ساختمانی و صنعتی یک قلم تأمین مهم است و تأخیر یا عدم تطابق آن میتواند برنامه ساخت را تحت تأثیر قرار دهد.
آیا تیرآهن فقط در ساختمان استفاده میشود؟
خیر. تیرآهن در ساختمان، سالنهای صنعتی، سولهها، پلها، سازههای پشتیبان و بسیاری از پروژههای عمرانی و صنعتی کاربرد دارد.
آیا تیرآهن برای سازههای صنعتی مناسب است؟
بله، تیرآهن و سایر مقاطع فولادی در بسیاری از سازههای صنعتی کاربرد دارند، اما نوع و مشخصات آنها باید براساس طراحی پروژه انتخاب شود.
چرا تیرآهن I شکل است؟
شکل I باعث میشود فولاد در فاصله مناسب از محور خنثی قرار گیرد و مقطع برای تحمل خمش عملکرد مناسبی داشته باشد.
چرا هاش برای برخی ستونها استفاده میشود؟
بالهای پهن هاش میتوانند هندسه و ظرفیت مناسبی برای برخی کاربردهای ستونی فراهم کنند، اما انتخاب نهایی باید براساس طراحی سازه باشد.
تفاوت تیرآهن و میلگرد چیست؟
تیرآهن یک مقطع سازهای با جان و بال است که معمولاً برای اعضای باربر سازههای فولادی استفاده میشود، در حالی که میلگرد بیشتر برای مسلح کردن بتن مورد استفاده قرار میگیرد.
تفاوت تیرآهن و ناودانی چیست؟
تیرآهن معمولاً مقطع I یا H شکل دارد، در حالی که ناودانی مقطع U یا C شکل دارد و شکل هندسی و کاربردهای متفاوتی دارد.
تفاوت تیرآهن و قوطی چیست؟
تیرآهن مقطع باز I یا H شکل دارد، در حالی که قوطی معمولاً مقطع بسته چهارگوش یا مستطیلی دارد.
آیا میتوان تیرآهن را برش داد؟
بله، تیرآهن در فرآیند ساخت و اجرای سازه ممکن است برش داده شود، اما هرگونه برش باید براساس نقشه و جزئیات اجرایی انجام شود.
آیا سوراخکاری تیرآهن مجاز است؟
سوراخکاری تیرآهن تنها در صورت پیشبینی در طراحی یا تأیید مهندس سازه مجاز است، زیرا تغییر مقطع میتواند ظرفیت عضو را تحت تأثیر قرار دهد.
آیا میتوان تیرآهن را بدون پوشش ضدخوردگی استفاده کرد؟
شرایط استفاده به محیط و مشخصات پروژه بستگی دارد. در محیطهای خورنده ممکن است استفاده از پوششهای حفاظتی ضروری باشد.
مهمترین عامل انتخاب تیرآهن چیست؟
مهمترین عامل، تطابق مشخصات مقطع با نیاز طراحی سازه است. قیمت، کارخانه، وزن، استاندارد و زمان تأمین نیز باید در مرحله خرید بررسی شوند.
مطالب مرتبط با تیرآهن در آهن24
شناخت تیرآهن زمانی کاملتر میشود که کاربر تفاوت آن را با سایر مقاطع فولادی نیز بداند. به همین دلیل مطالعه مطالب تخصصی آهن24 درباره میلگرد، ورق، پروفیل، ناودانی و سایر محصولات فولادی میتواند تصویر کاملتری از بازار مقاطع فولادی ایجاد کند.
همچنین در پروژههایی که تیرآهن در کنار اتصالات و تجهیزات مختلف مورد استفاده قرار میگیرد، پلتفرم اتصالات آهن24 میتواند در بخش مرتبط با اتصالات مورد توجه قرار گیرد.
جمعبندی؛ تیرآهن چیست و چگونه تیرآهن مناسب انتخاب کنیم؟
تیرآهن یکی از اصلیترین مقاطع فولادی در سازههای فلزی است که به دلیل شکل هندسی مناسب، مقاومت قابل توجه و امکان اتصال به سایر اعضای سازه، کاربرد گستردهای در ساختمانها و پروژههای صنعتی دارد. این مقطع معمولاً از یک جان و دو بال تشکیل شده و میتواند در نقش تیر، ستون یا اعضای مختلف سازهای مورد استفاده قرار گیرد.
از مهمترین انواع تیرآهن میتوان به IPE، INP و IPB یا هاش اشاره کرد. IPE دارای بالهای تقریباً موازی است، INP دارای بالهای شیبدار است و IPB یا هاش دارای بالهای پهنتر و مقطع H شکل است. هر کدام از این مقاطع ویژگیهای هندسی و کاربردی متفاوتی دارند و انتخاب آنها باید براساس طراحی سازه انجام شود.
سایز تیرآهن معمولاً براساس ارتفاع اسمی مقطع بیان میشود، اما برای خرید دقیق باید مشخصات کامل مقطع شامل ارتفاع، عرض بال، ضخامت جان، ضخامت بال و وزن واحد طول بررسی شود. جدول اشتال و اطلاعات فنی کارخانه از منابع مهم برای بررسی این مشخصات هستند.
وزن تیرآهن نیز یکی از مهمترین پارامترهای خرید است، زیرا قیمت نهایی، هزینه حمل و وزن کل سازه با آن ارتباط دارند. با این حال، وزن به تنهایی معیار کیفیت نیست و باید در کنار استاندارد، ابعاد، گرید، کارخانه تولیدکننده و مدارک کیفیت بررسی شود.
در پروژههای بزرگ، اهمیت تیرآهن فقط به انتخاب یک محصول مناسب محدود نمیشود. تأمین بهموقع، کنترل کیفیت، حمل، انبارش، برش، سوراخکاری، جوشکاری، اتصال و نصب همگی بخشی از زنجیره اجرای سازه هستند. در پروژههای EPC نیز این فرآیند از مرحله Engineering آغاز میشود، در مرحله Procurement ادامه پیدا میکند و در مرحله Construction به اجرا میرسد.
در این زنجیره، آهن24 حوزه آهن و فولاد و اطلاعات مرتبط با محصولات فولادی را پوشش میدهد و پلتفرم اتصالات آهن24 بر حوزه اتصالات و اقلام مرتبط با پروژه تمرکز دارد. فضای سوم آهن24 نیز در ارتباط با این اکوسیستم قابل بررسی است و شرکت فضای سوم در حوزه خدمات EPC فعالیت میکند.
در نهایت، بهترین تیرآهن برای هر پروژه الزاماً سنگینترین یا گرانترین گزینه نیست. تیرآهن مناسب محصولی است که مشخصات هندسی، وزن، استاندارد، خواص مکانیکی، کارخانه تولیدکننده و شرایط تأمین آن با نیاز واقعی پروژه مطابقت داشته باشد. بنابراین پیش از خرید باید نیاز پروژه از روی نقشه و اسناد فنی استخراج شود و سپس محصول مناسب انتخاب و تأمین گردد.
